FORD - Emparelhamento Premium - BCM NOVA RANGER - U3000

[Scussel]

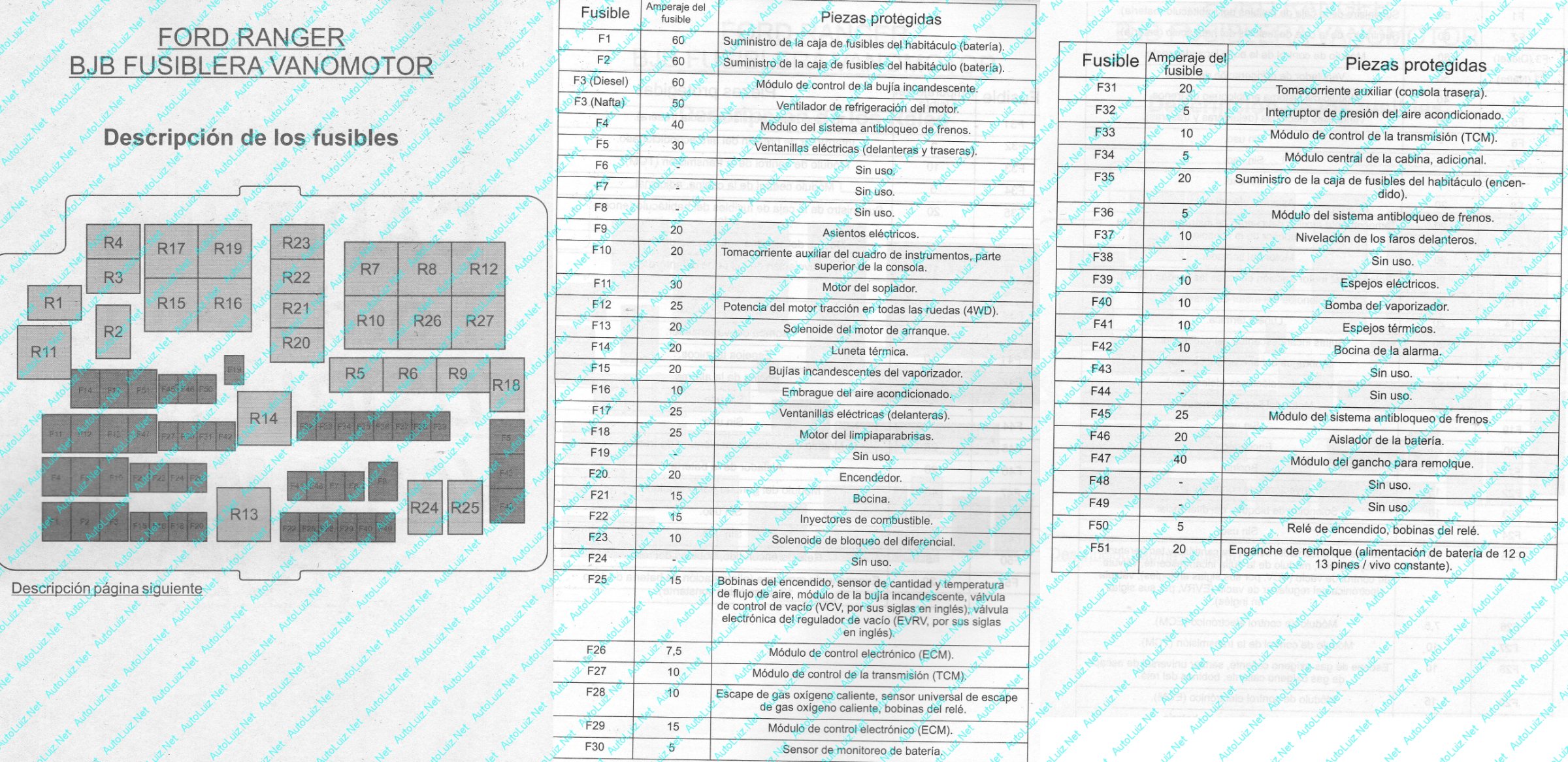

Descrição dos fusiveis , Ford - BSI - New Ranger - Parte A, FORDRANGER104.jpg

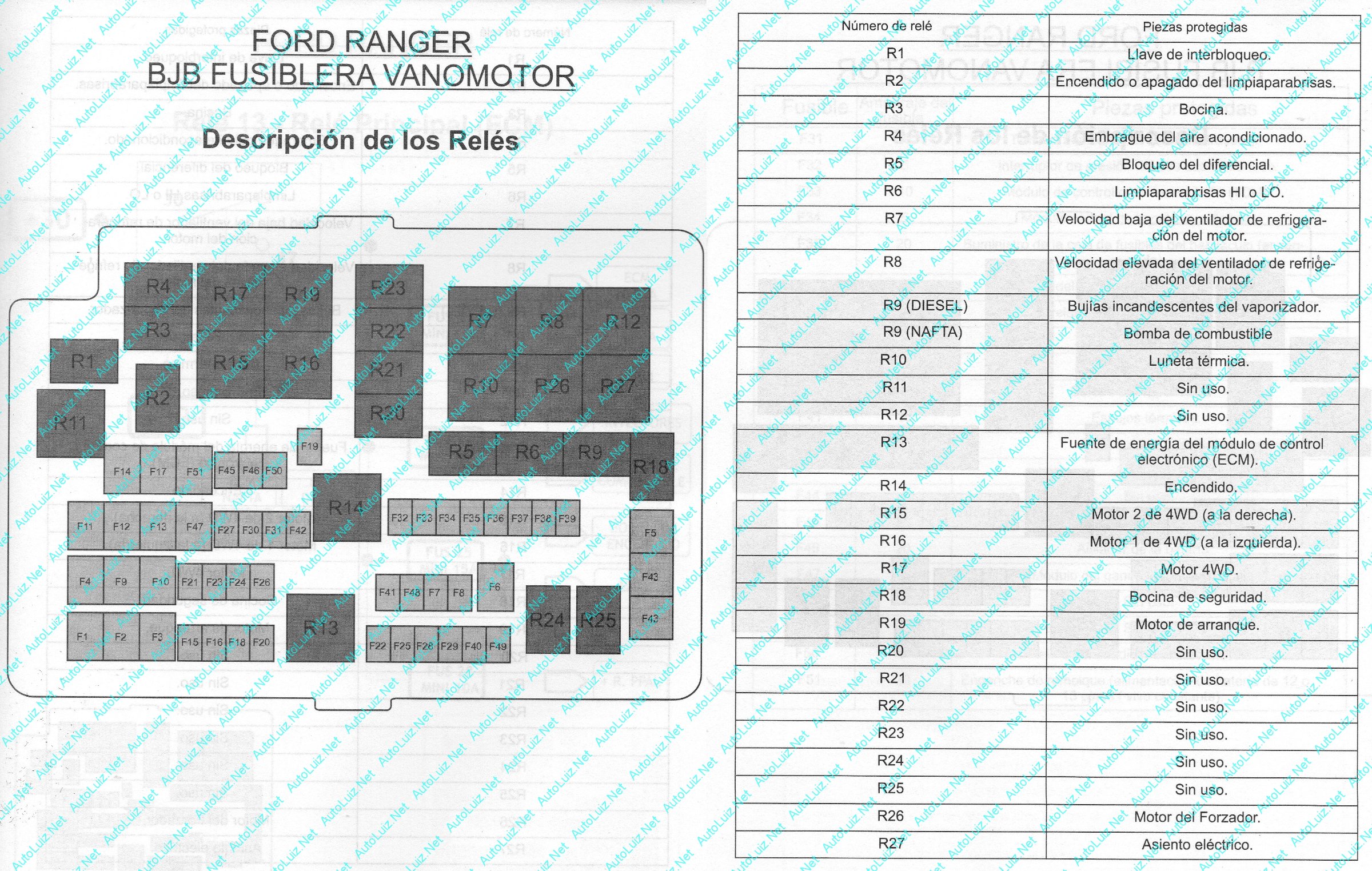

Descrição dos reles , Ford - BSI - New Ranger - Parte A, FORDRANGER108.jpg

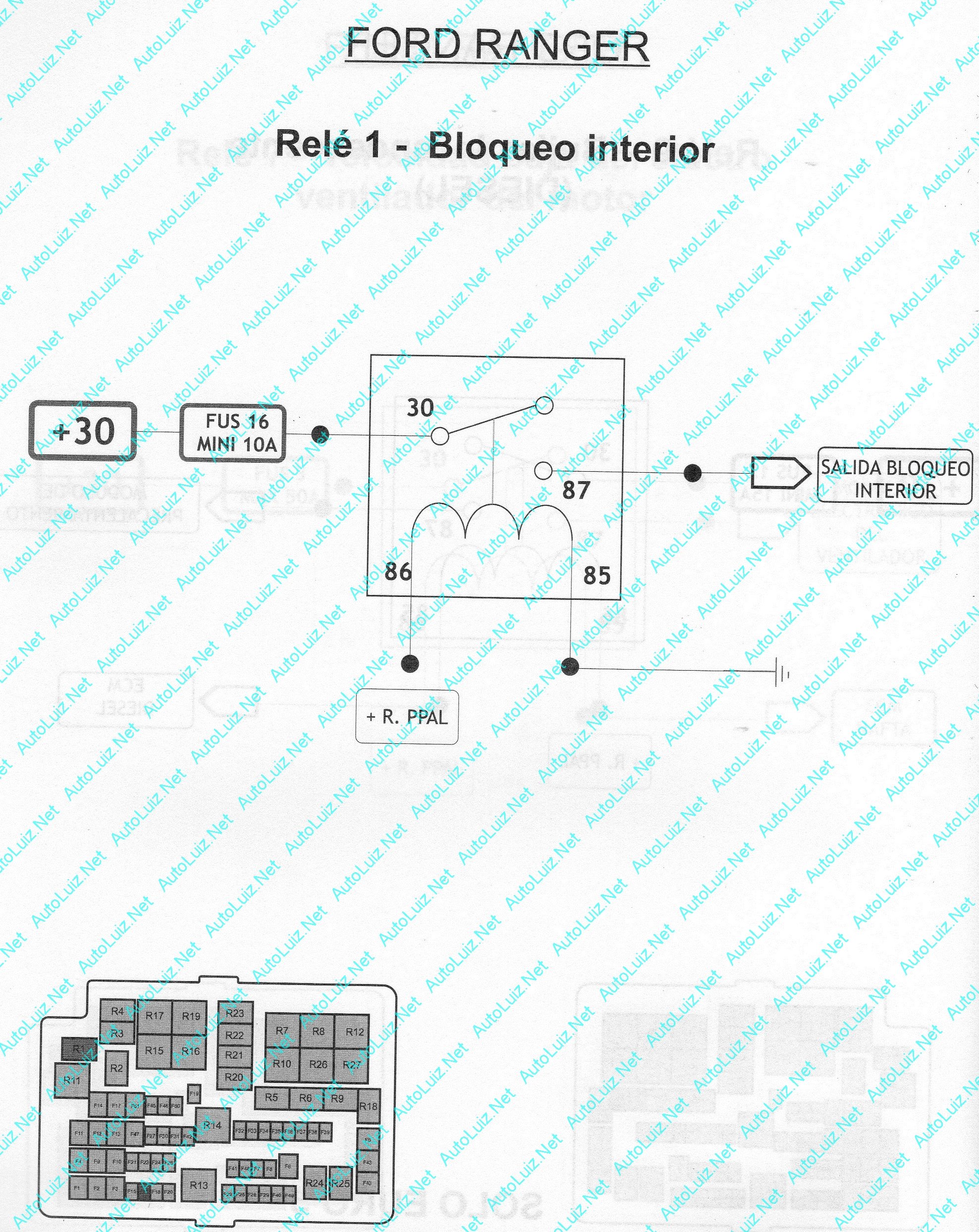

Acionamento R1 trava eletrica, Ford - BSI - New Ranger - Parte A, FORDRANGER115.jpg

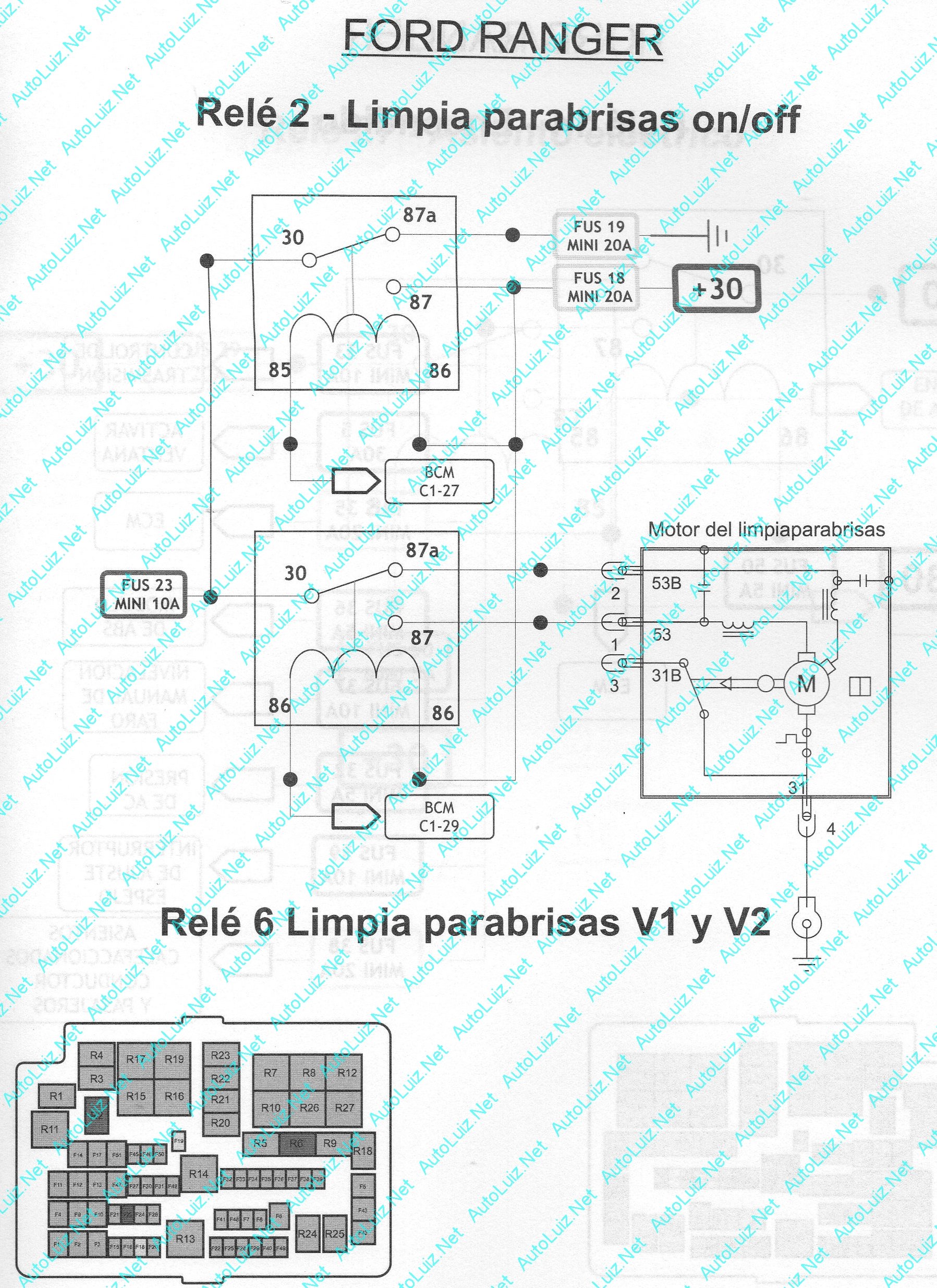

Acionamento R2 limpador de parabrisas, Ford - BSI - New Ranger - Parte A, FORDRANGER118.jpg

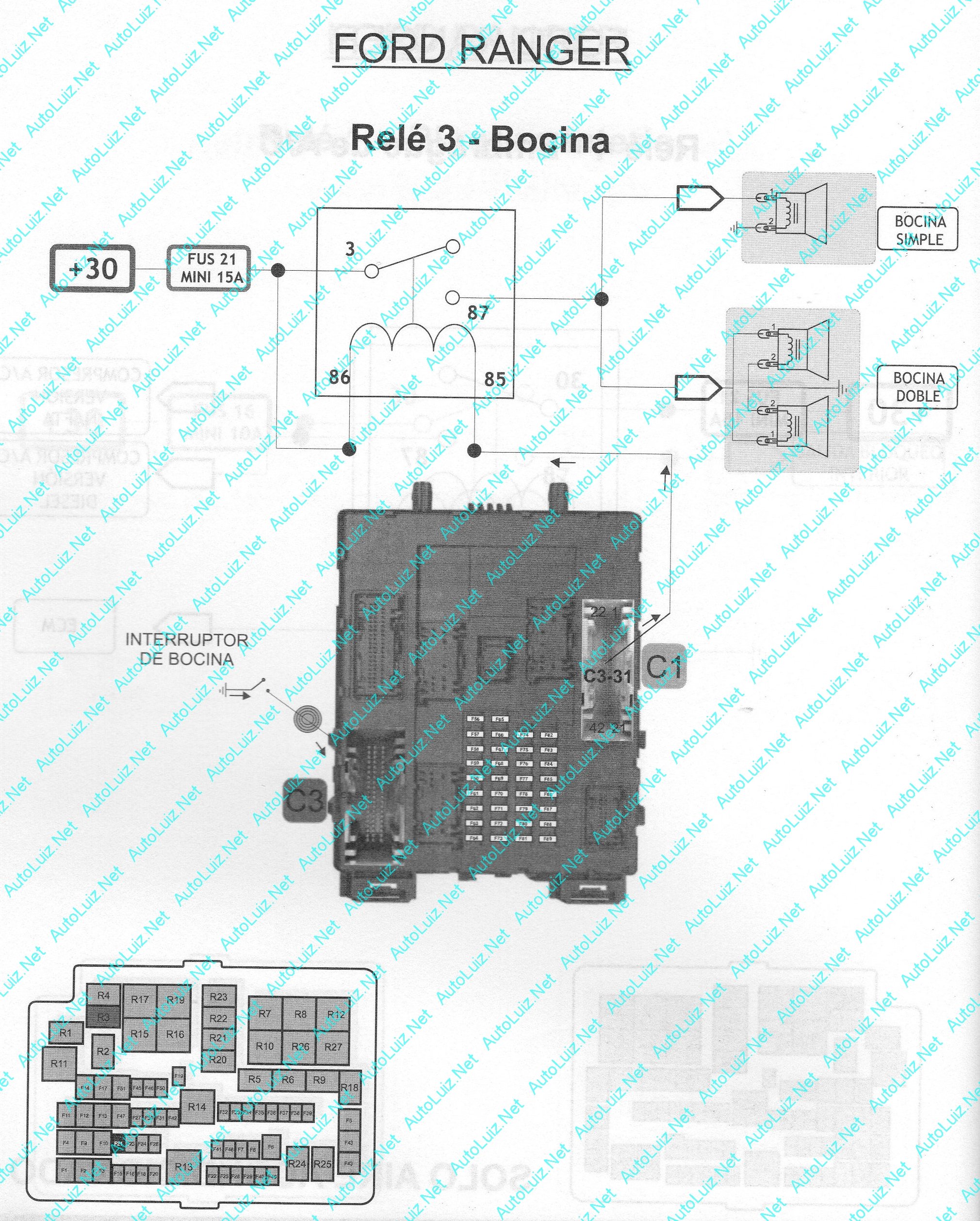

Acionamento R3 buzina, Ford - BSI - New Ranger - Parte A, FORDRANGER117.jpg

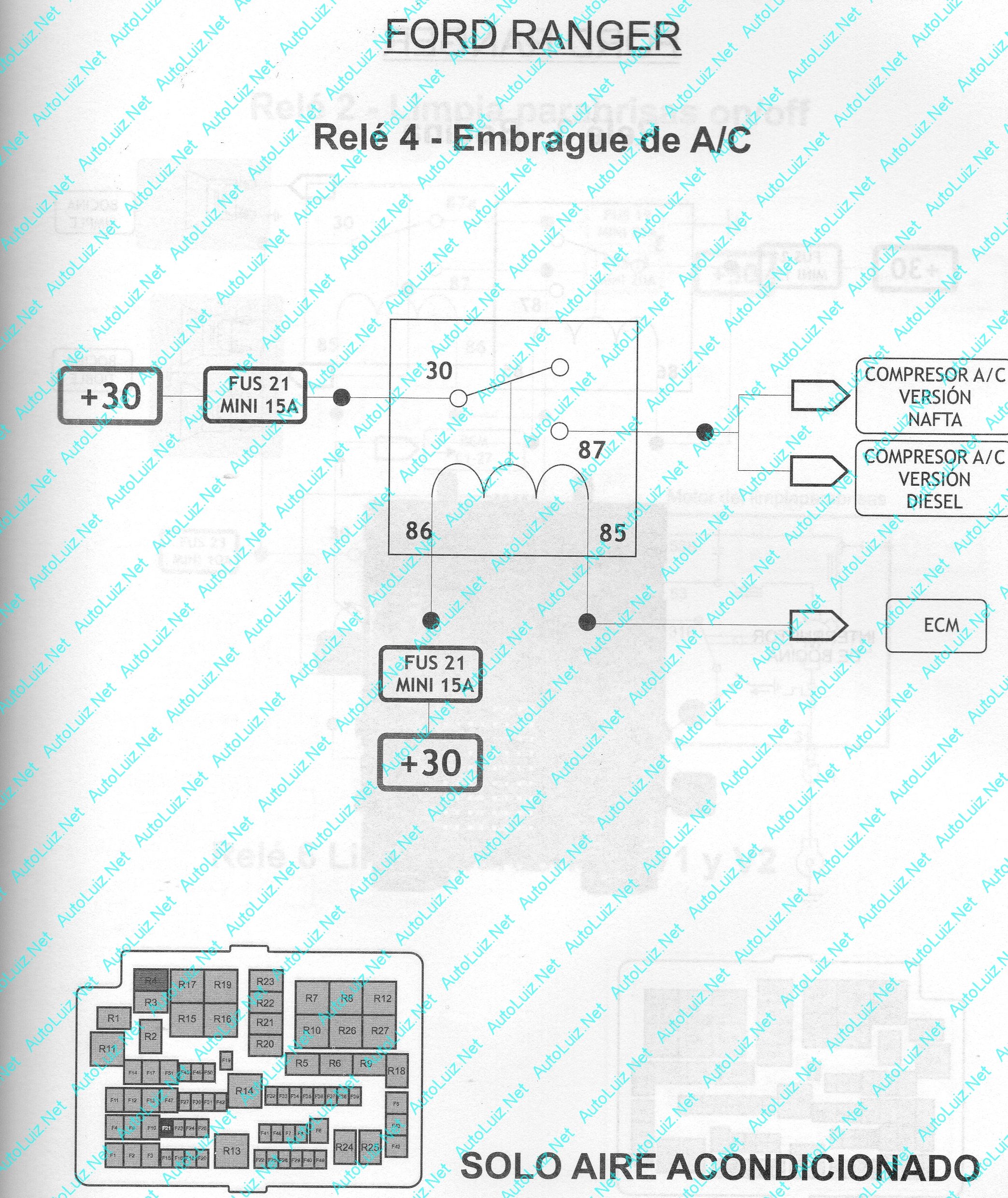

Acionamento R4 ar condicionado , Ford - BSI - New Ranger - Parte A, FORDRANGER116.jpg

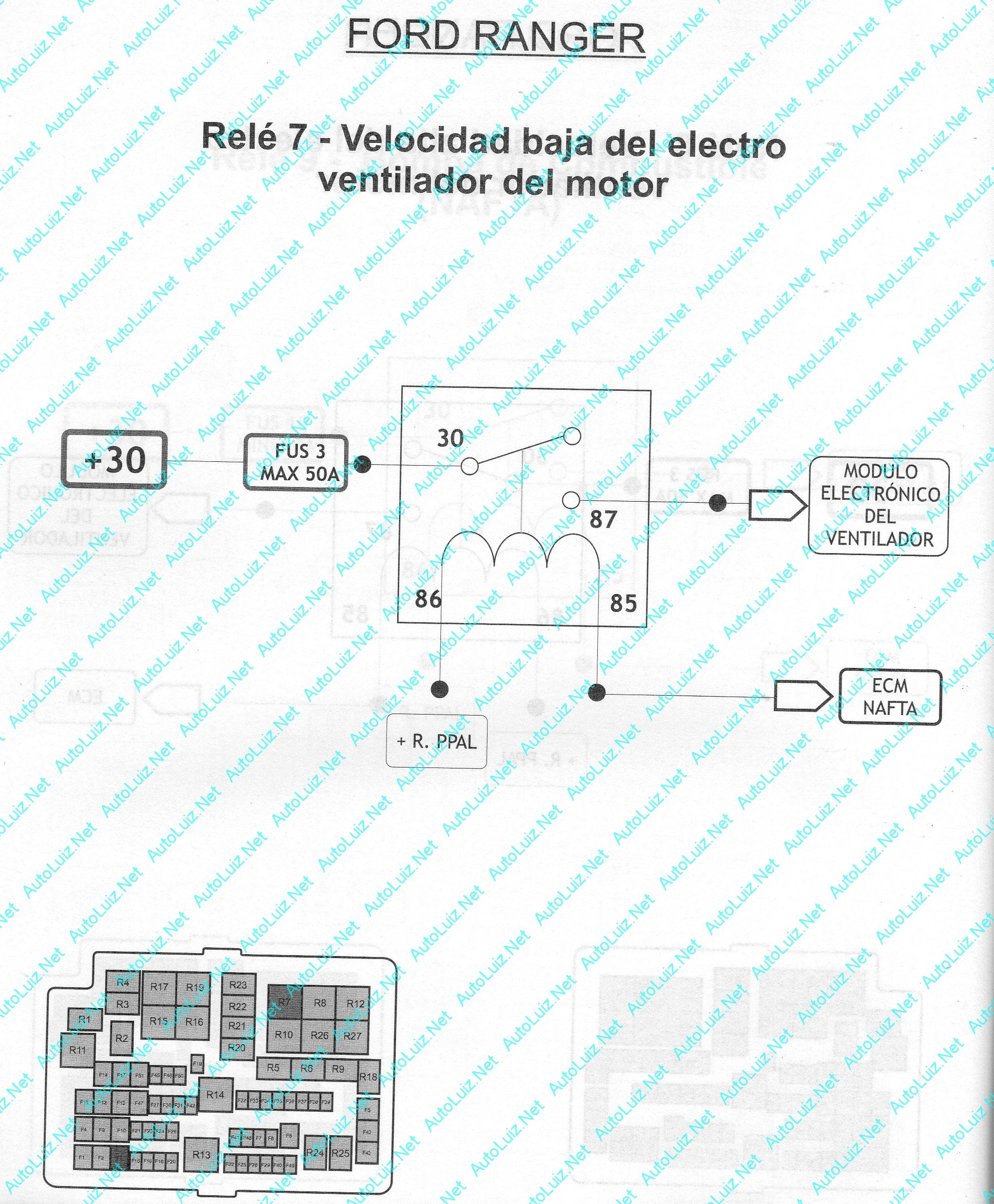

Acionamento R7 eletro velocidade baixa, Ford - BSI - New Ranger - Parte A, FORDRANGER113.jpg

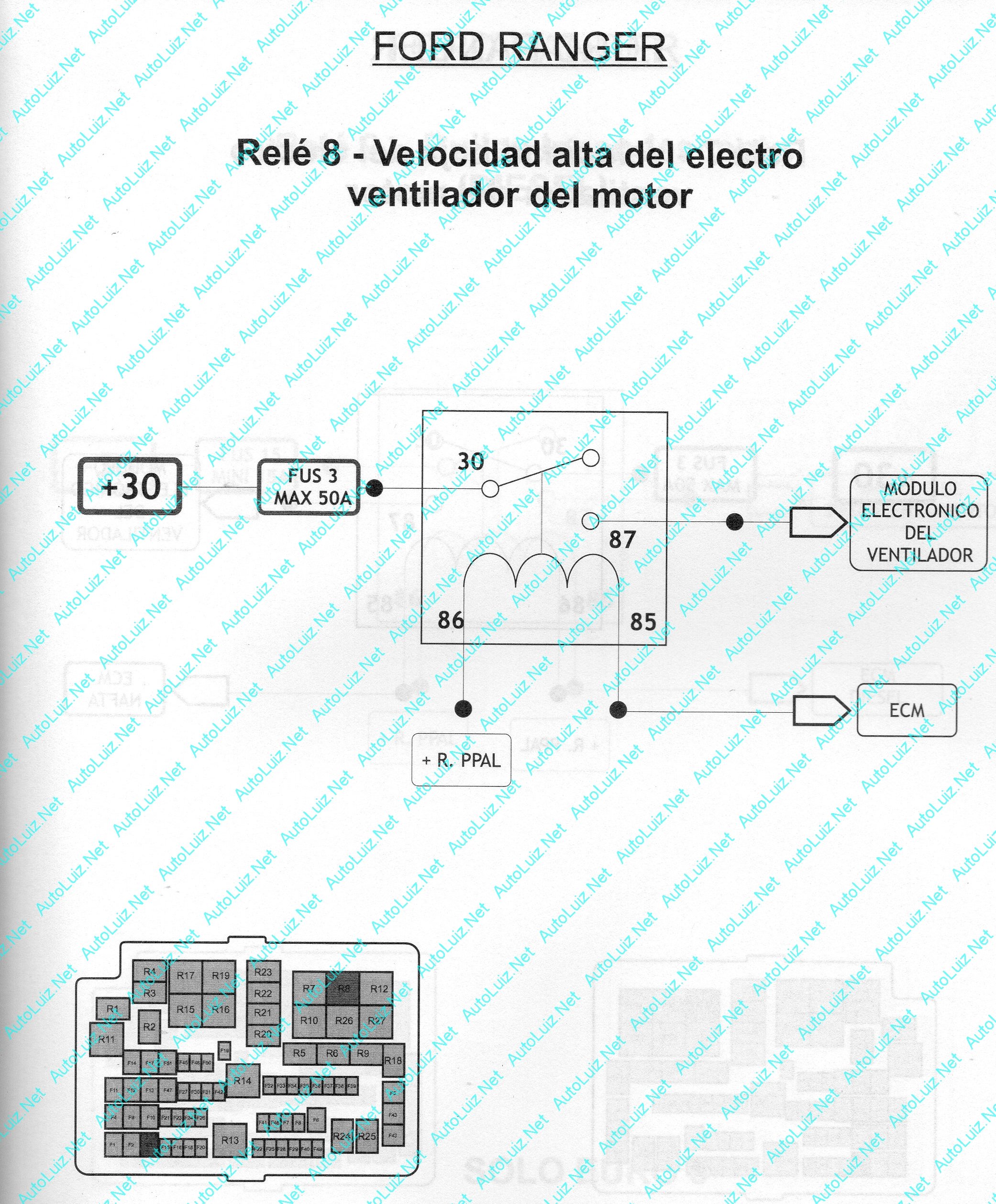

Acionamento R8 eletro velocidade alta, Ford - BSI - New Ranger - Parte A, FORDRANGER112.jpg

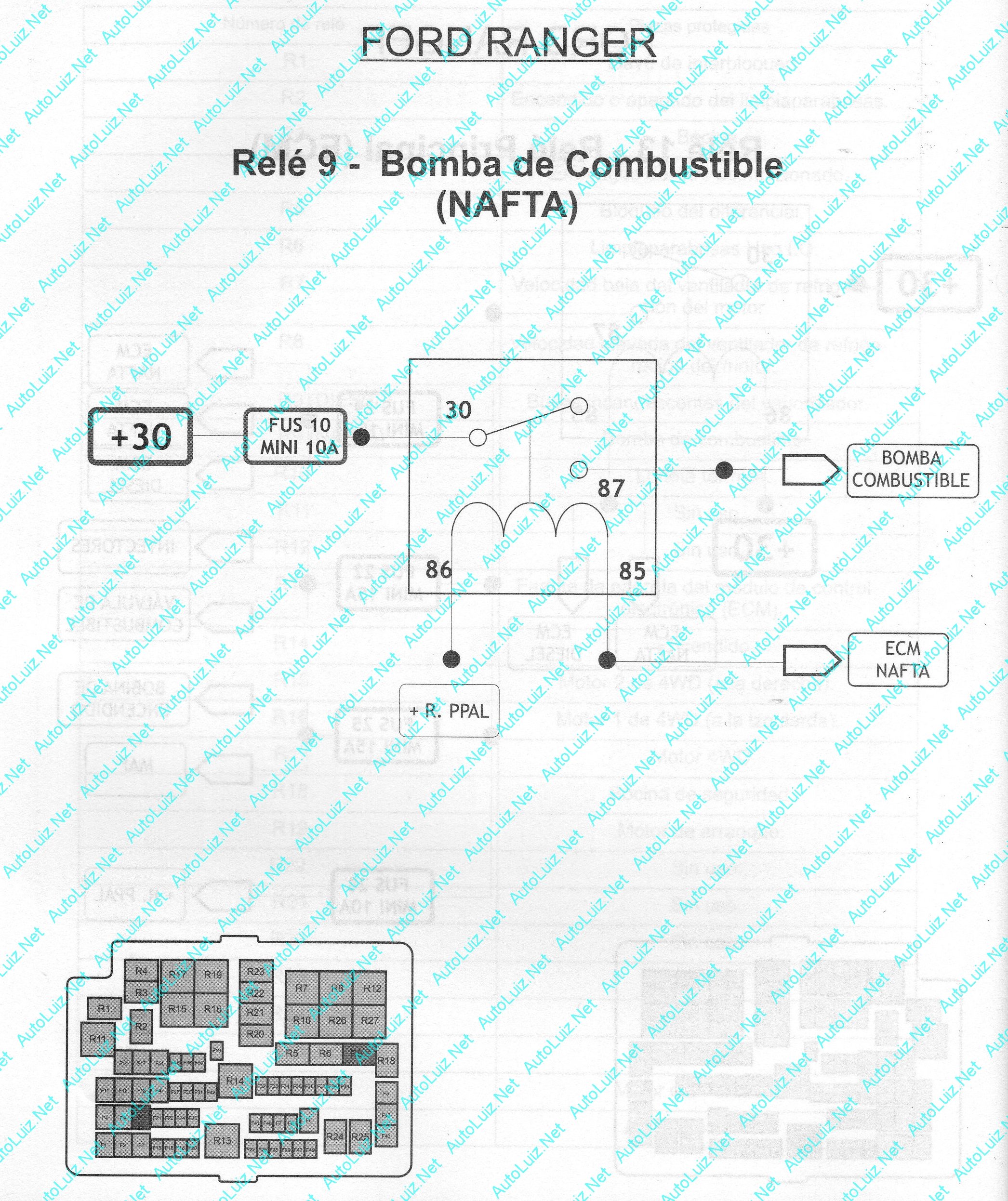

Acionamento R9 bomba de combustivel, Ford - BSI - New Ranger - Parte A, FORDRANGER111.jpg

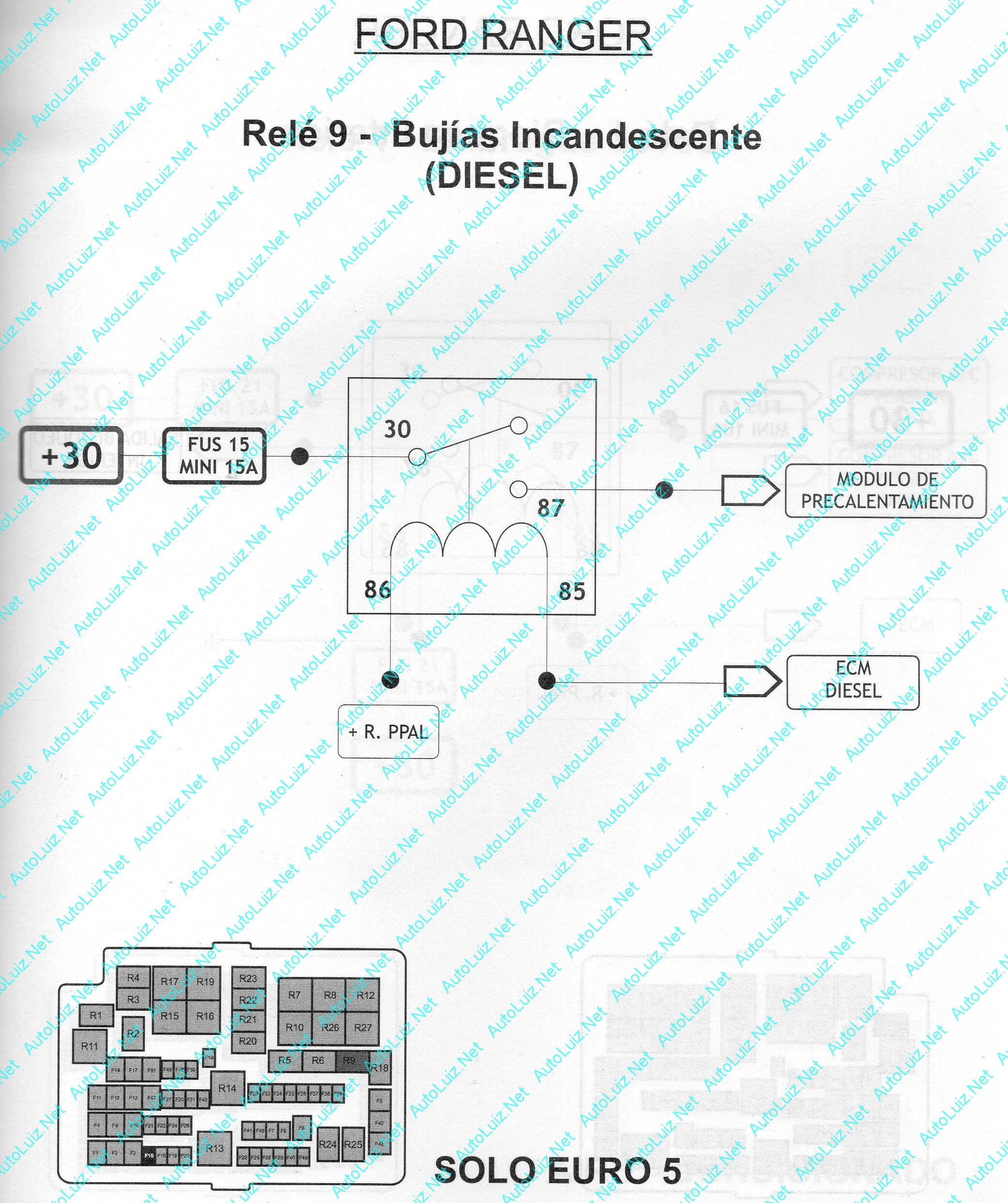

Acionamento R9 velas aquecedoras (diesel), Ford - BSI - New Ranger - Parte A, FORDRANGER114.jpg

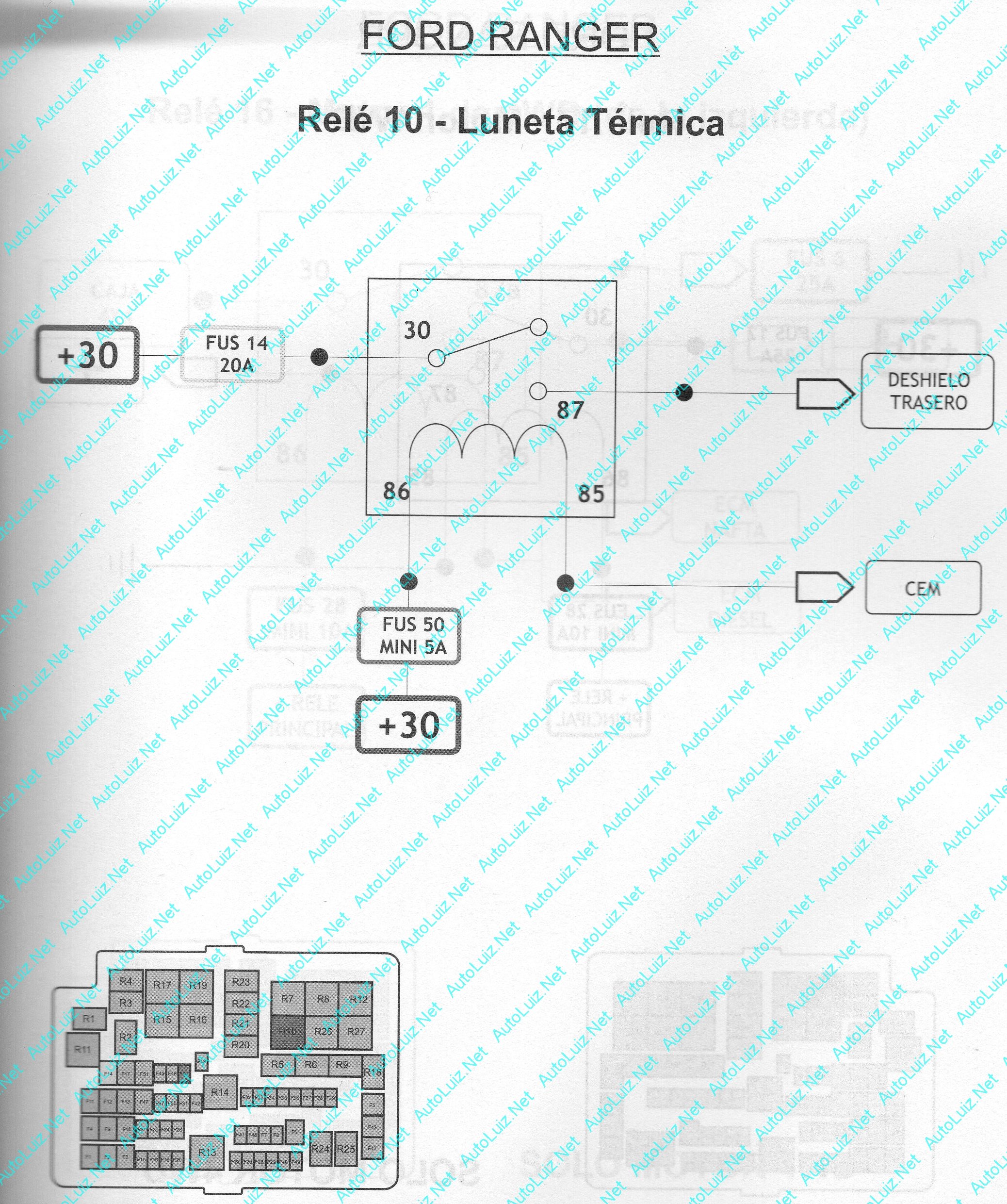

Acionamento R10 desembaçador, Ford - BSI - New Ranger - Parte A, FORDRANGER127.jpg

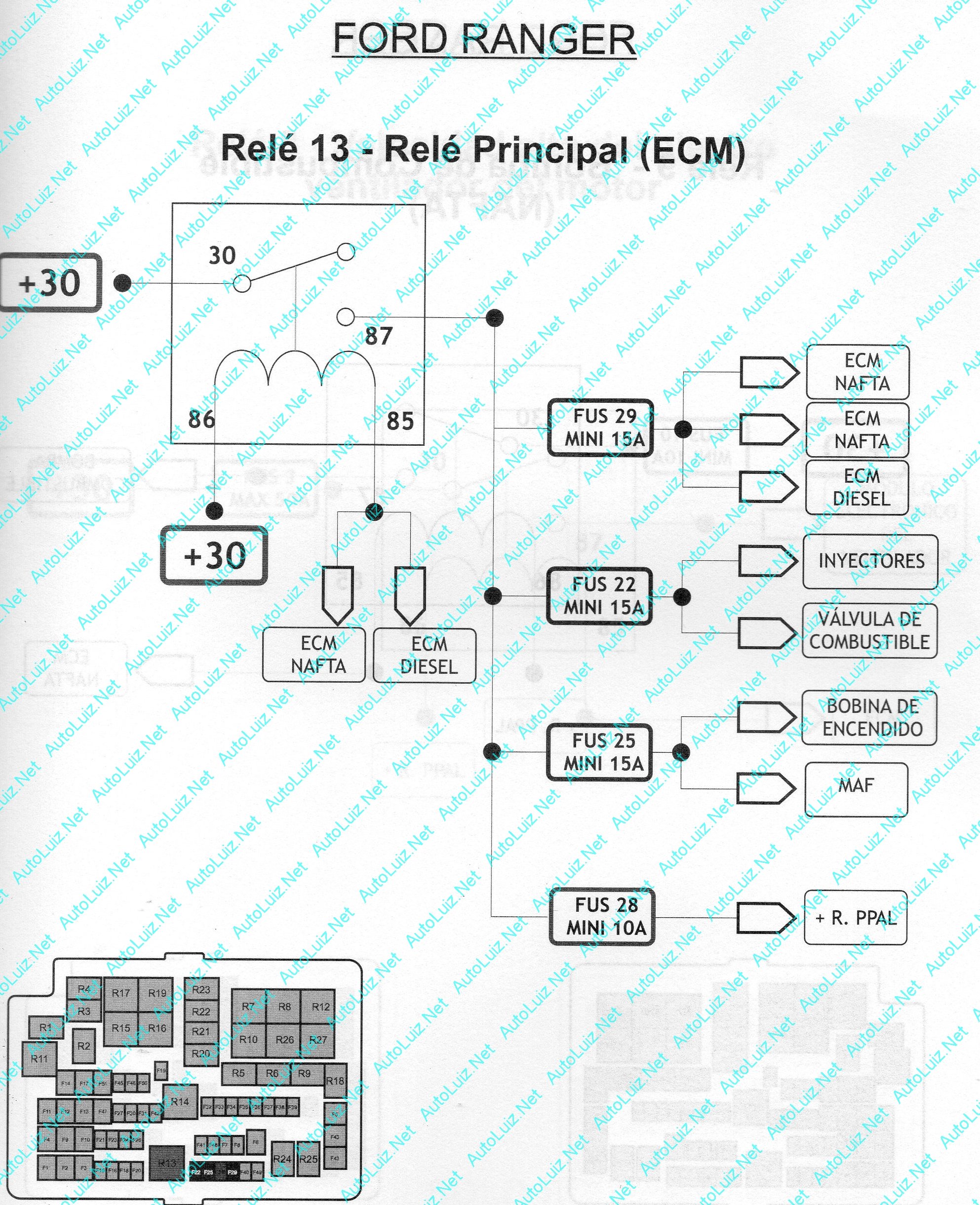

Acionamento R13 rele principal da injeção , Ford - BSI - New Ranger - Parte A, FORDRANGER110.jpg

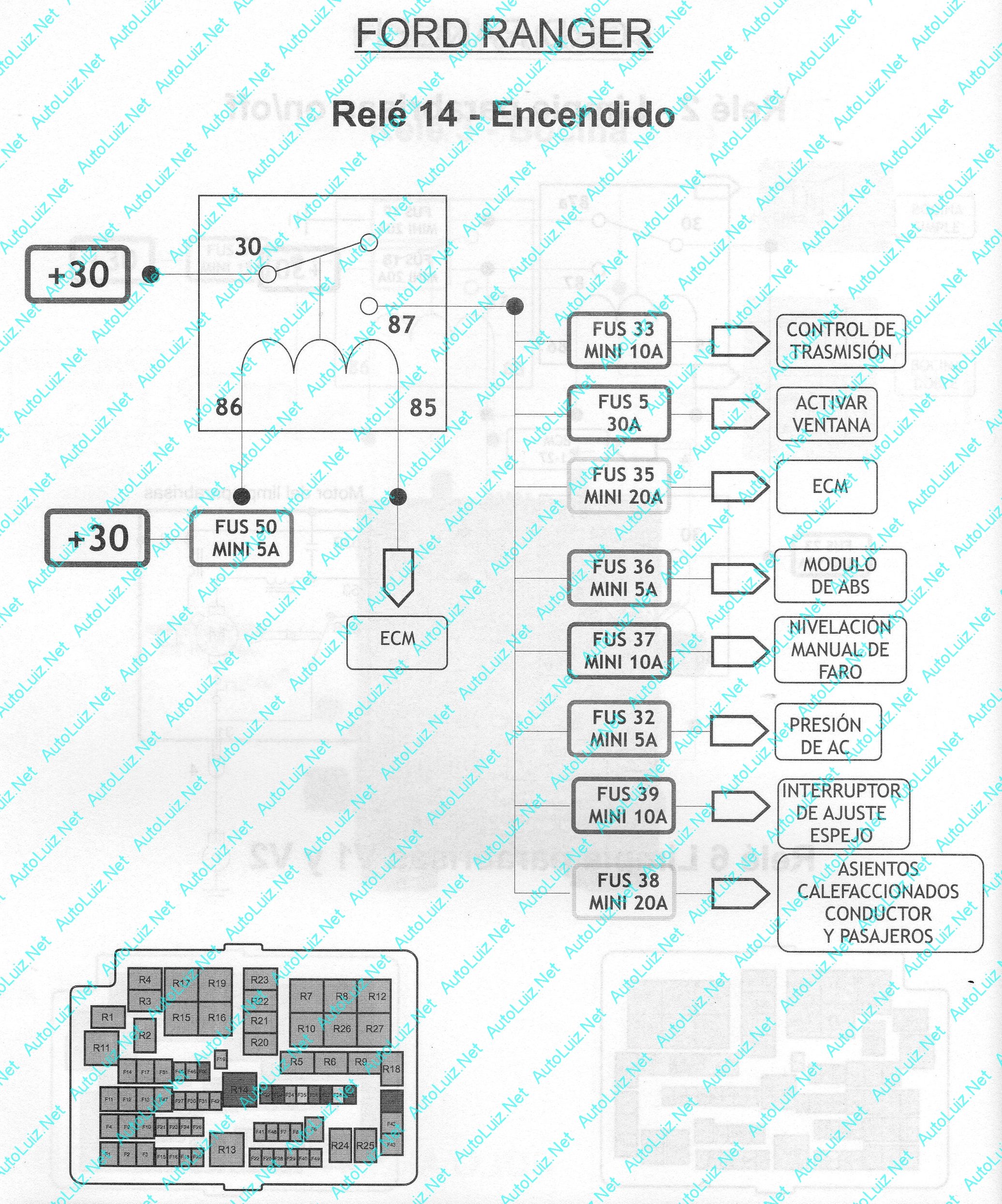

Acionamento R14 auxiliar injeção, Ford - BSI - New Ranger - Parte A, FORDRANGER119.jpg

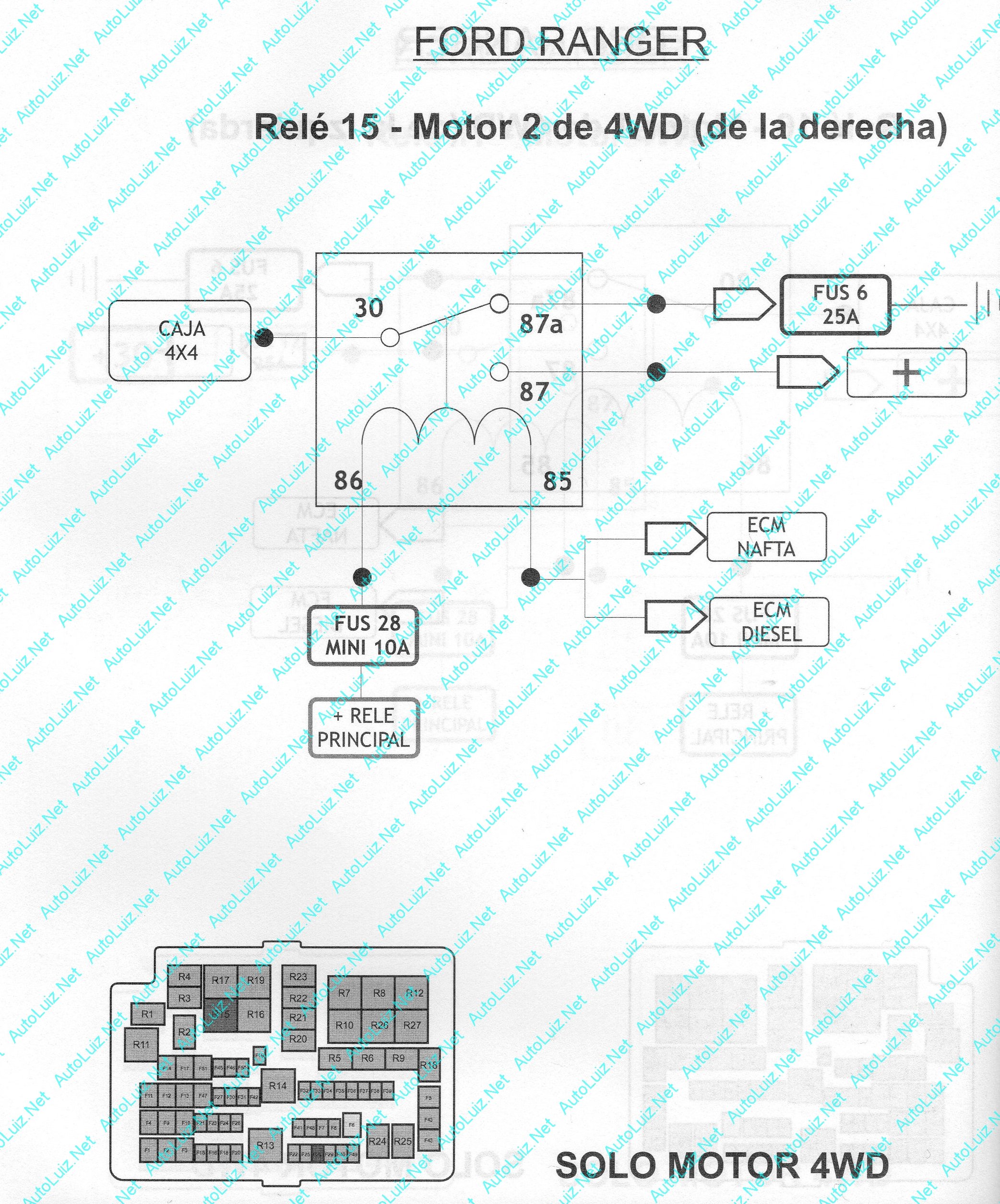

Acionamento R15 motoe 4WD / 2, Ford - BSI - New Ranger - Parte A, FORDRANGER130.jpg

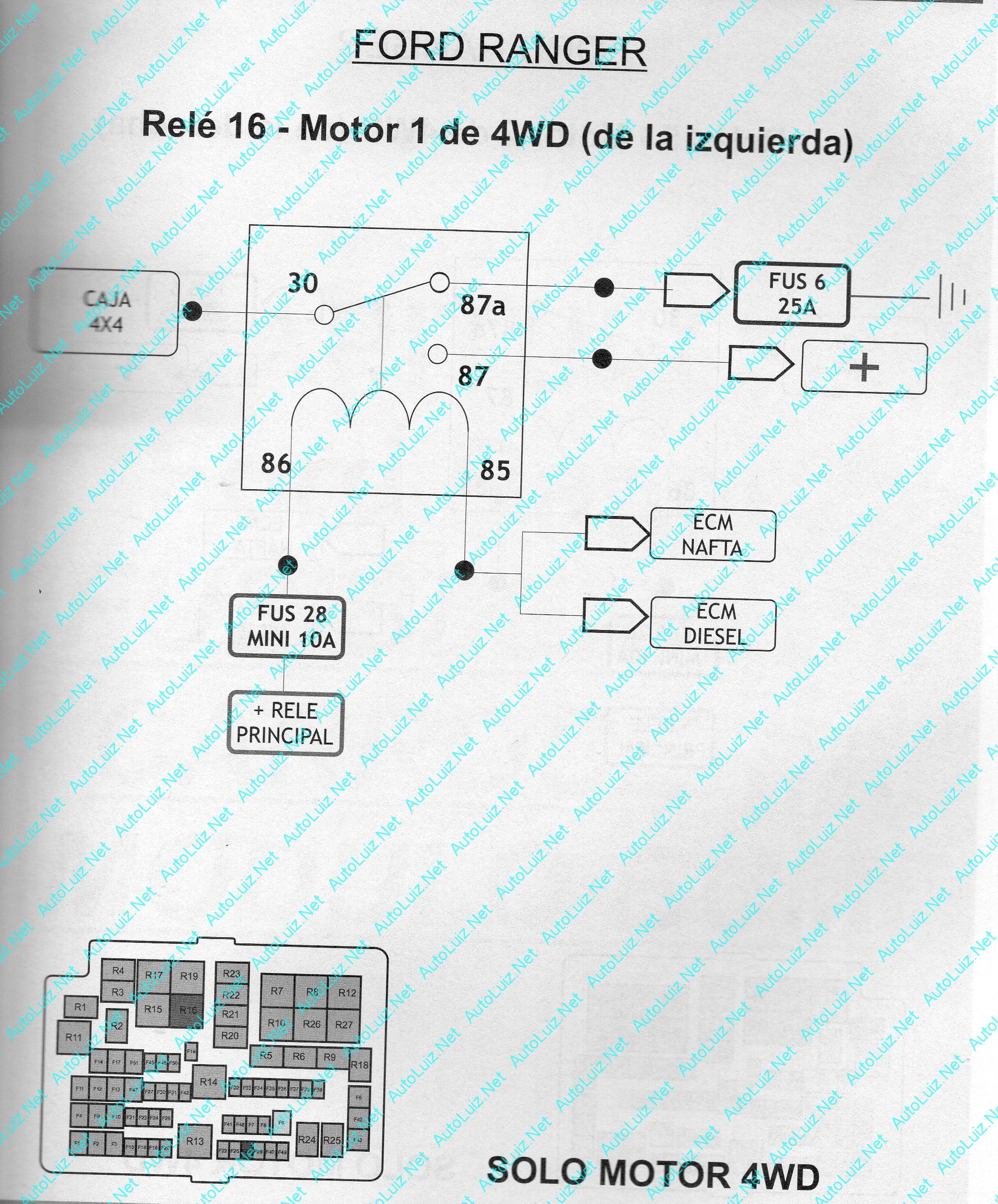

Acionamento R16 motor 4WD / 1, Ford - BSI - New Ranger - Parte A, FORDRANGER129.jpg

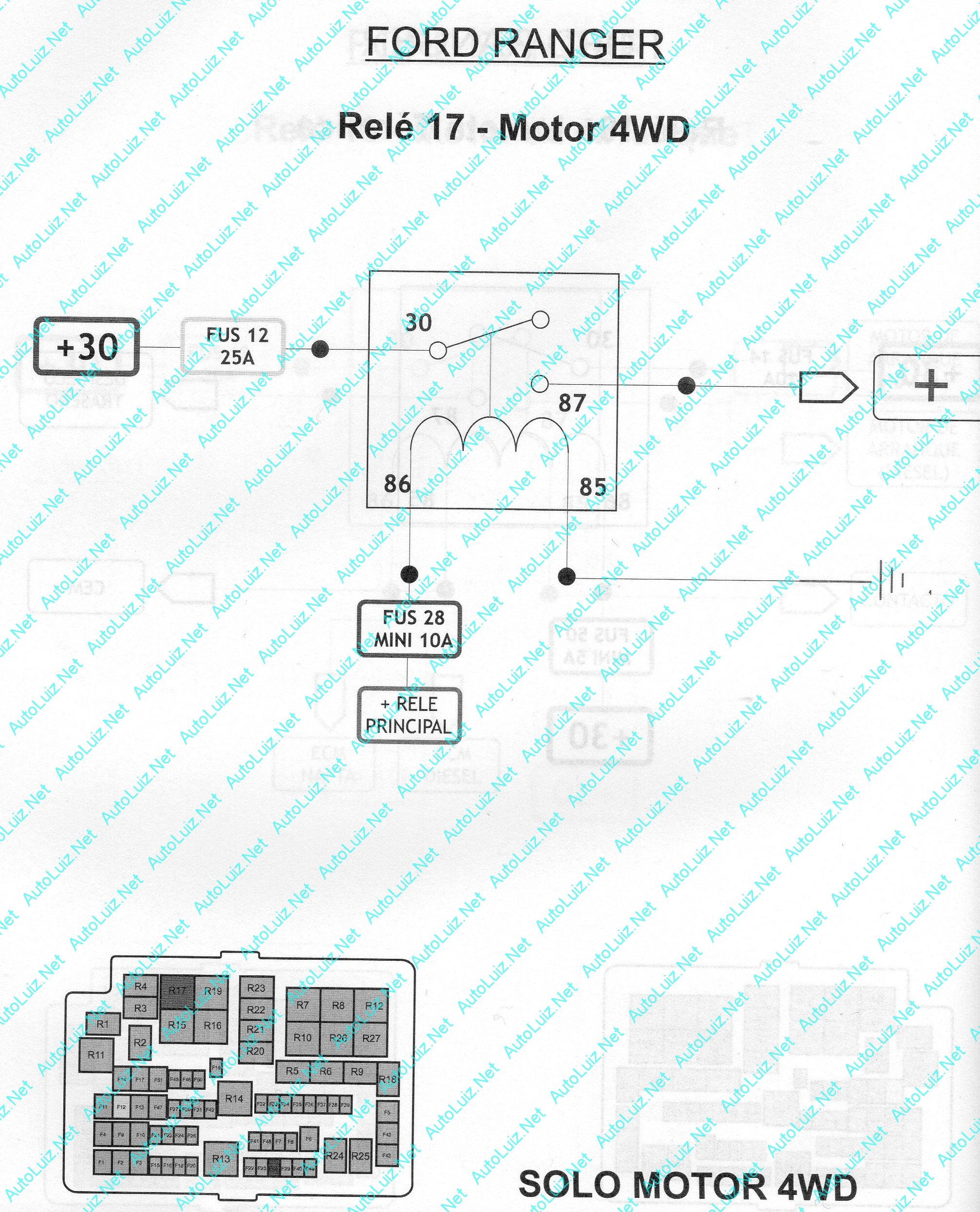

Acionamento R17 motor 4WD, Ford - BSI - New Ranger - Parte A, FORDRANGER128.jpg

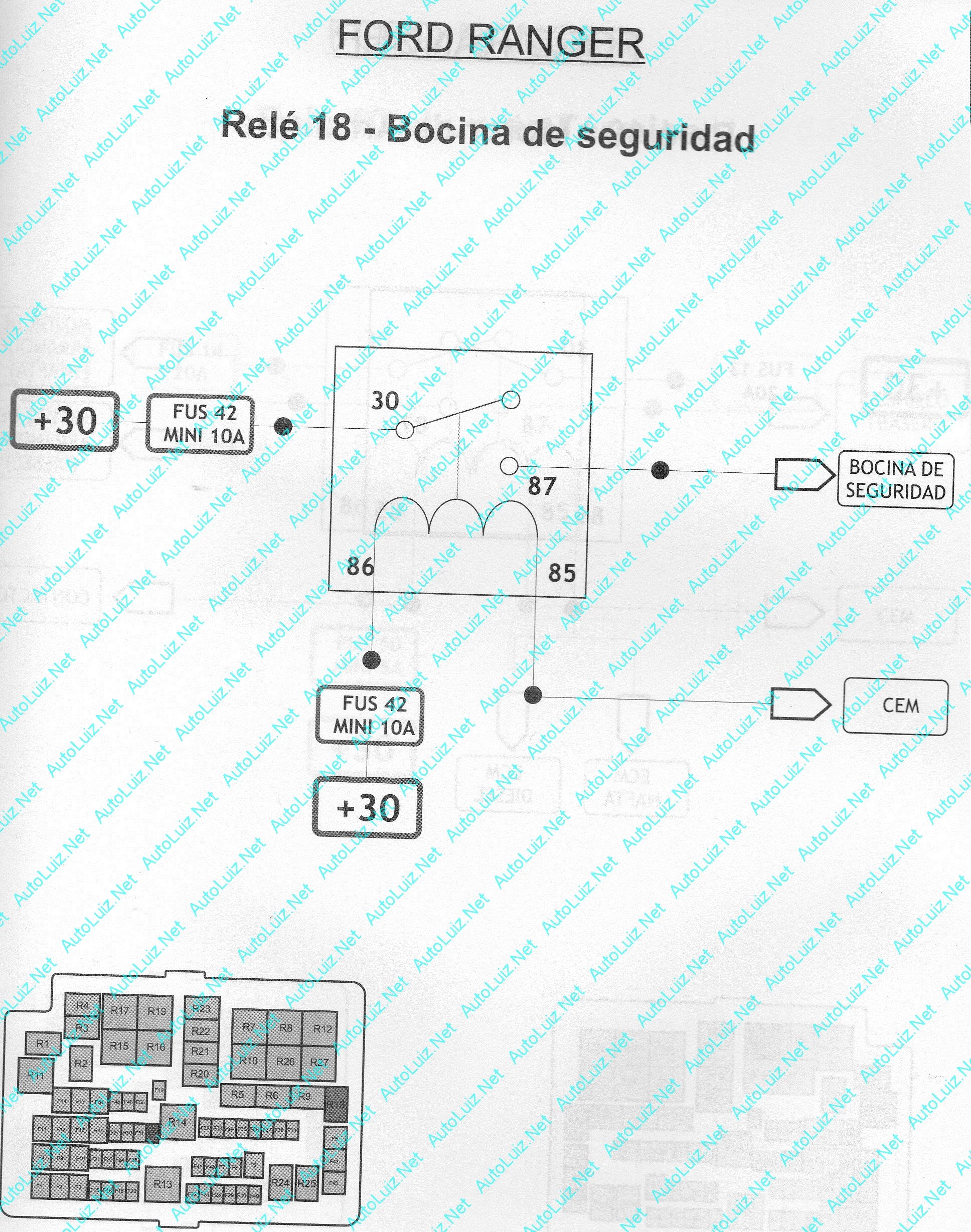

Acionamento R18 buzina do alarme, Ford - BSI - New Ranger - Parte A, FORDRANGER125.jpg

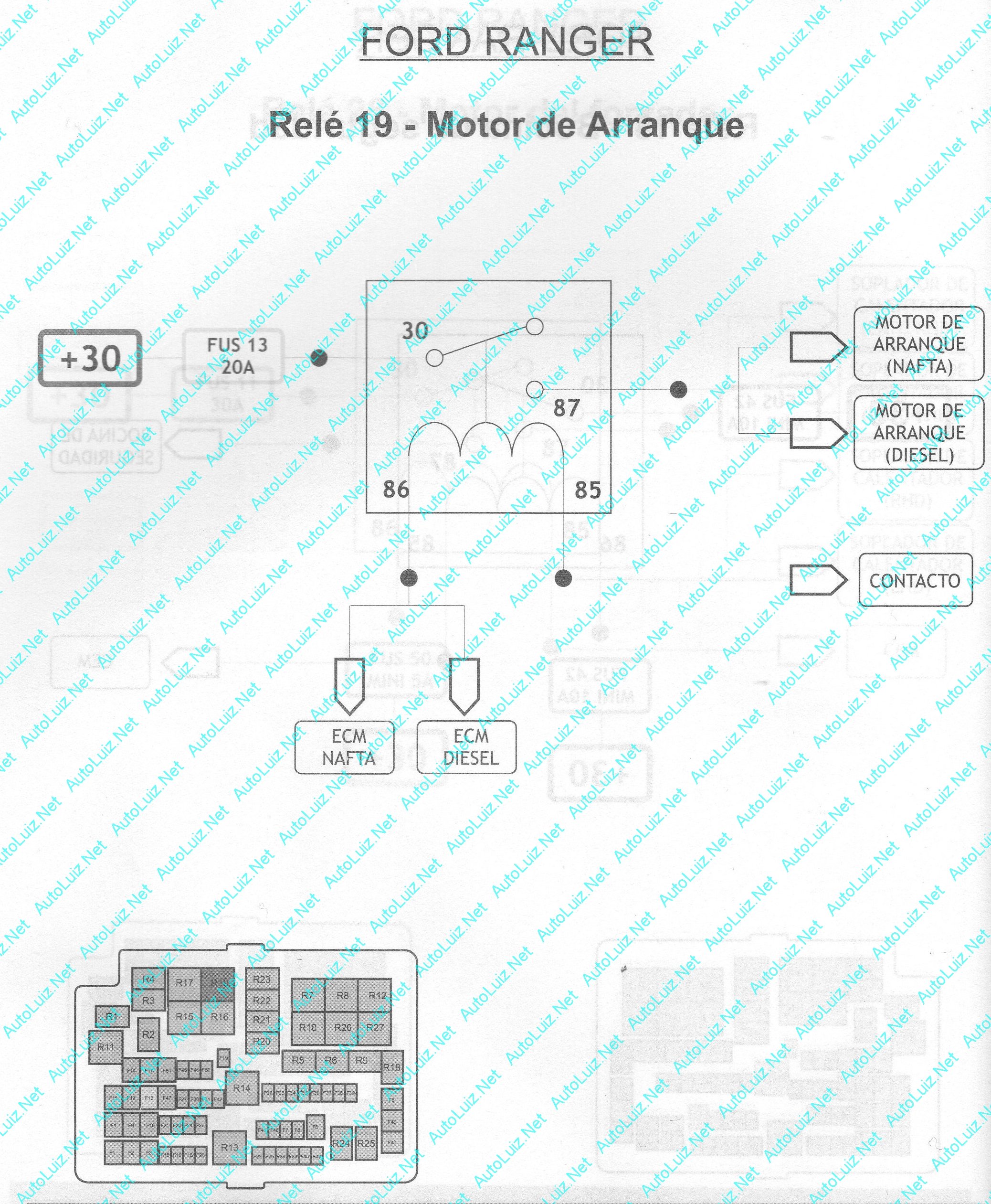

Acionamento R19 motor de partida, Ford - BSI - New Ranger - Parte A, FORDRANGER126.jpg

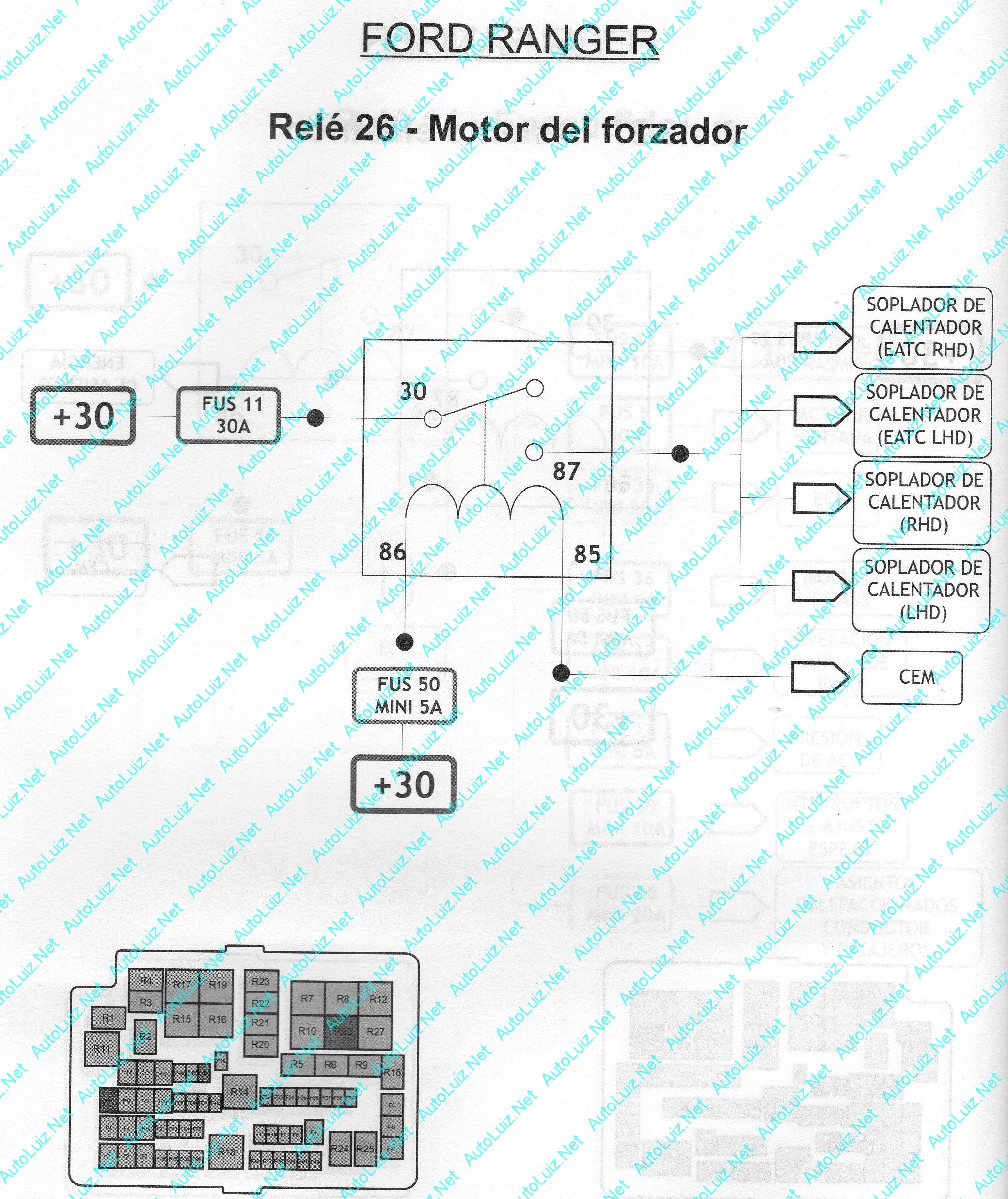

Acionamento R26 ventilador interno, Ford - BSI - New Ranger - Parte A, FORDRANGER122.jpg
Acionamento R27 acento eletrico, Ford - BSI - New Ranger - Parte A, FORDRANGER120.jpg

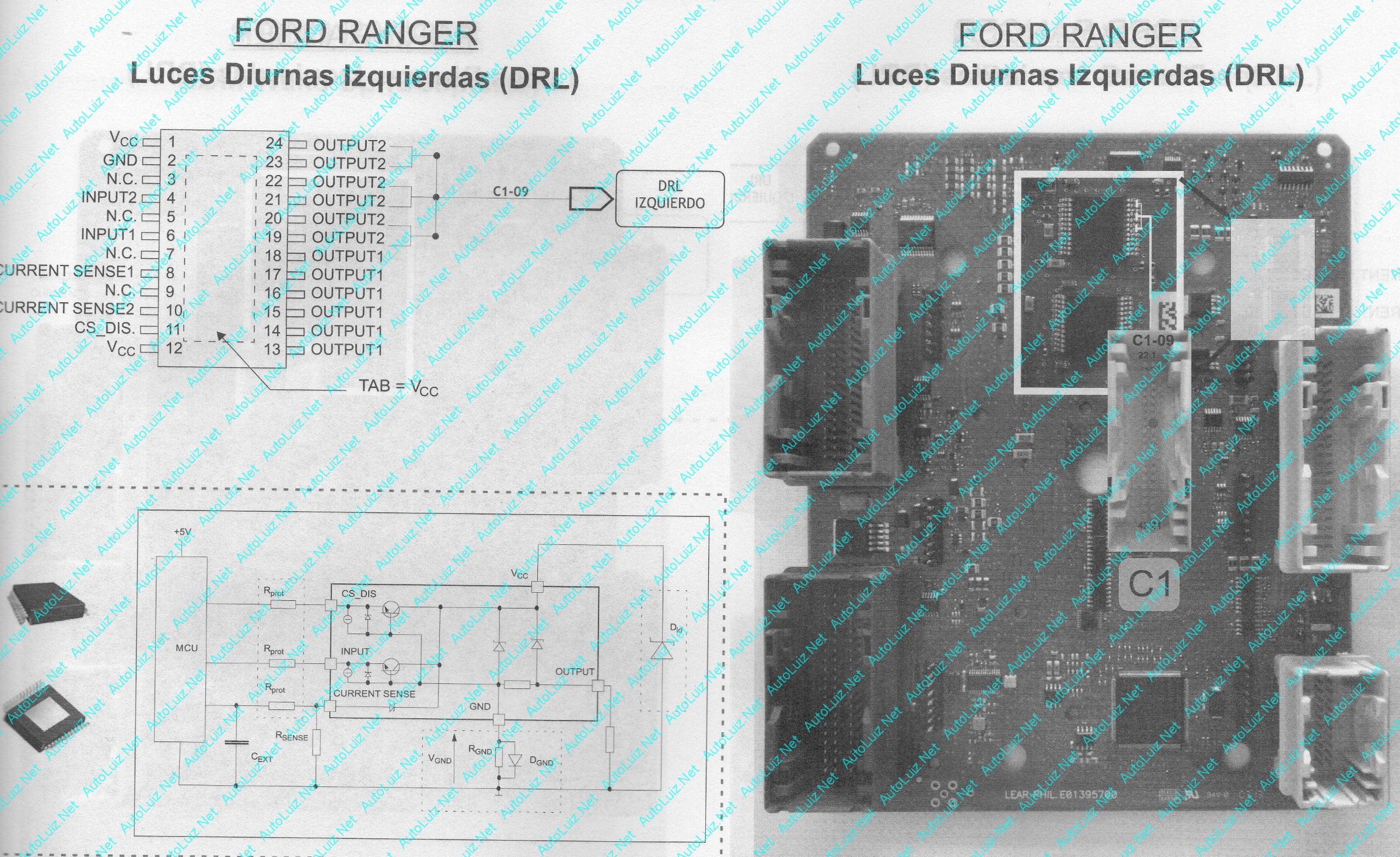

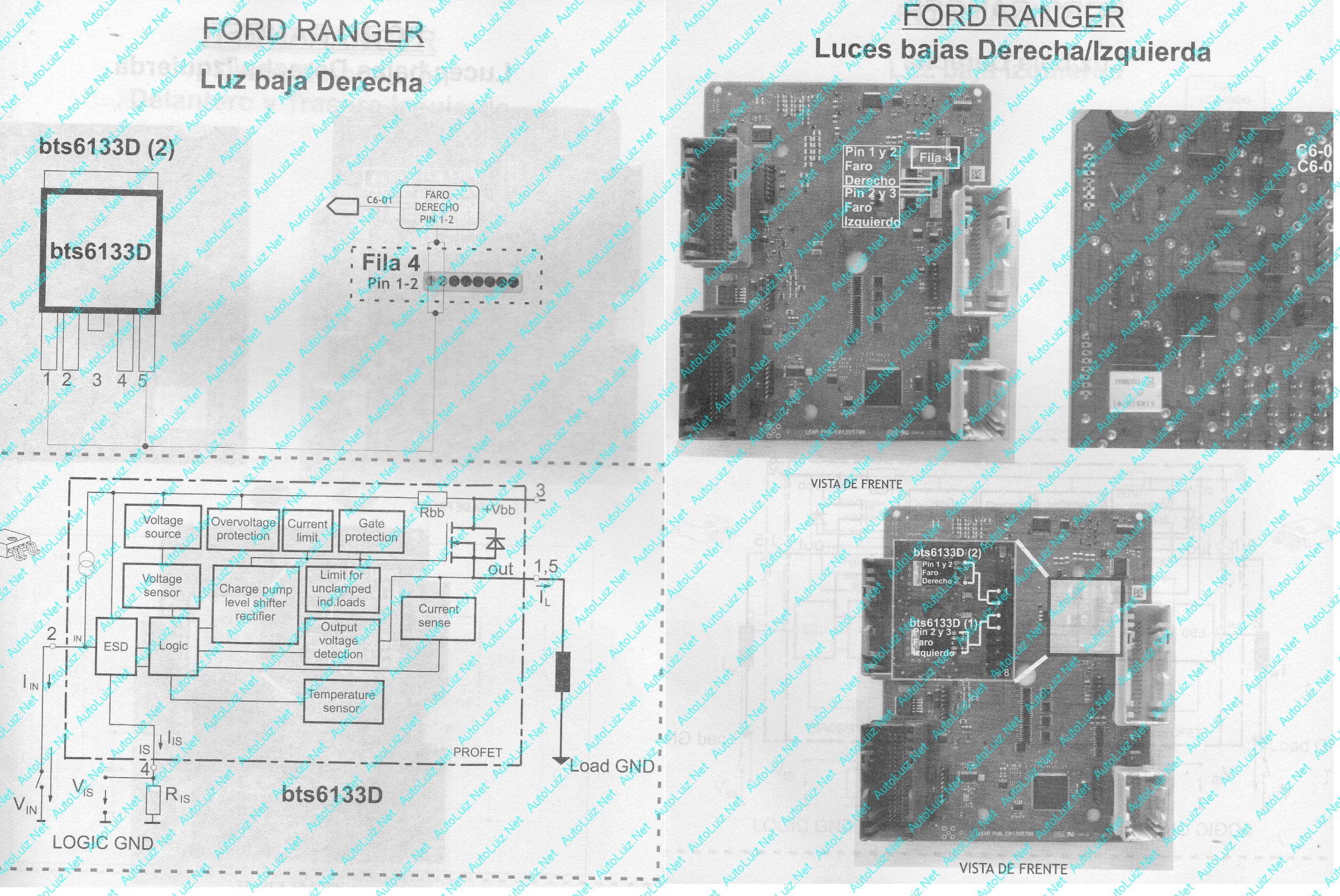

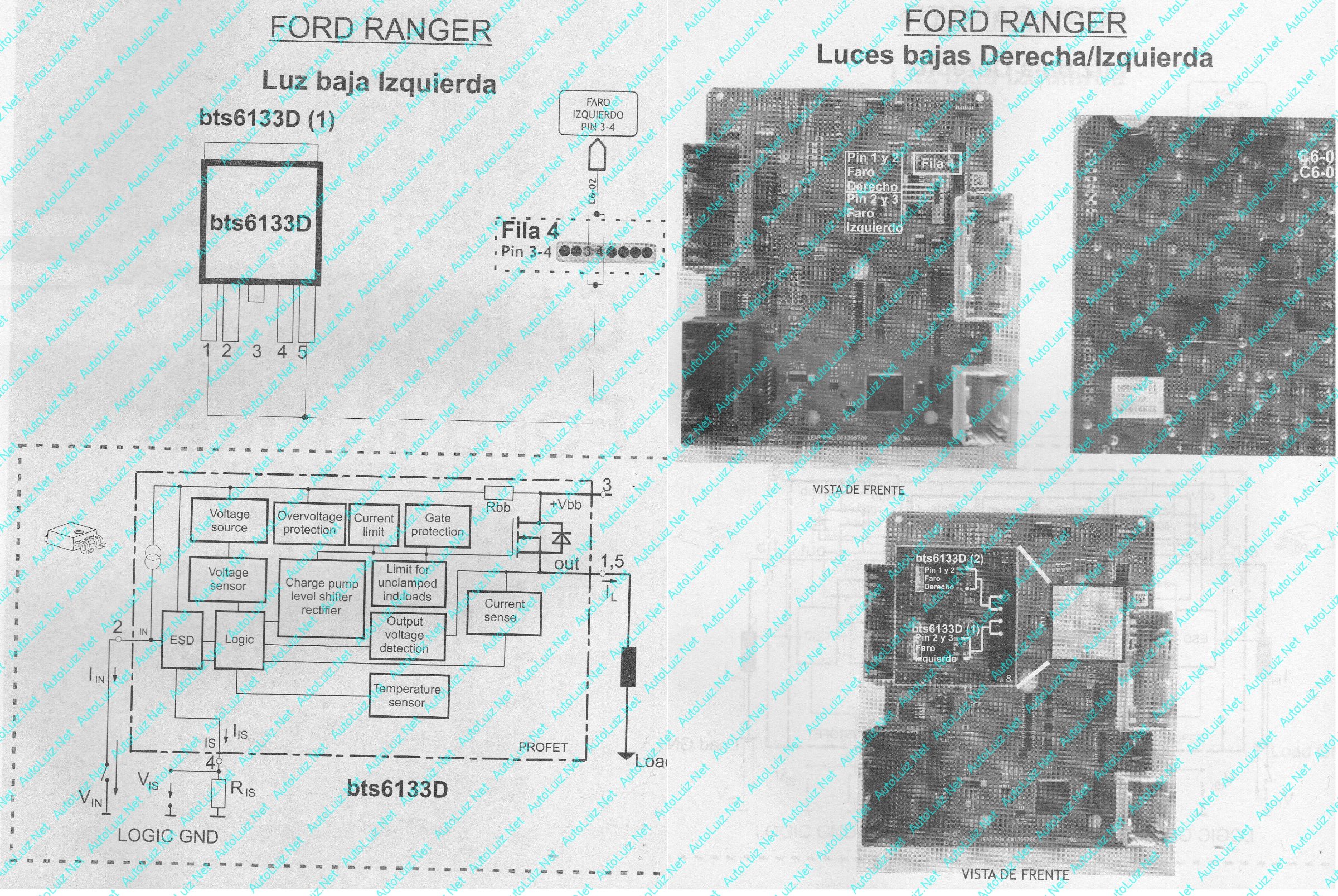

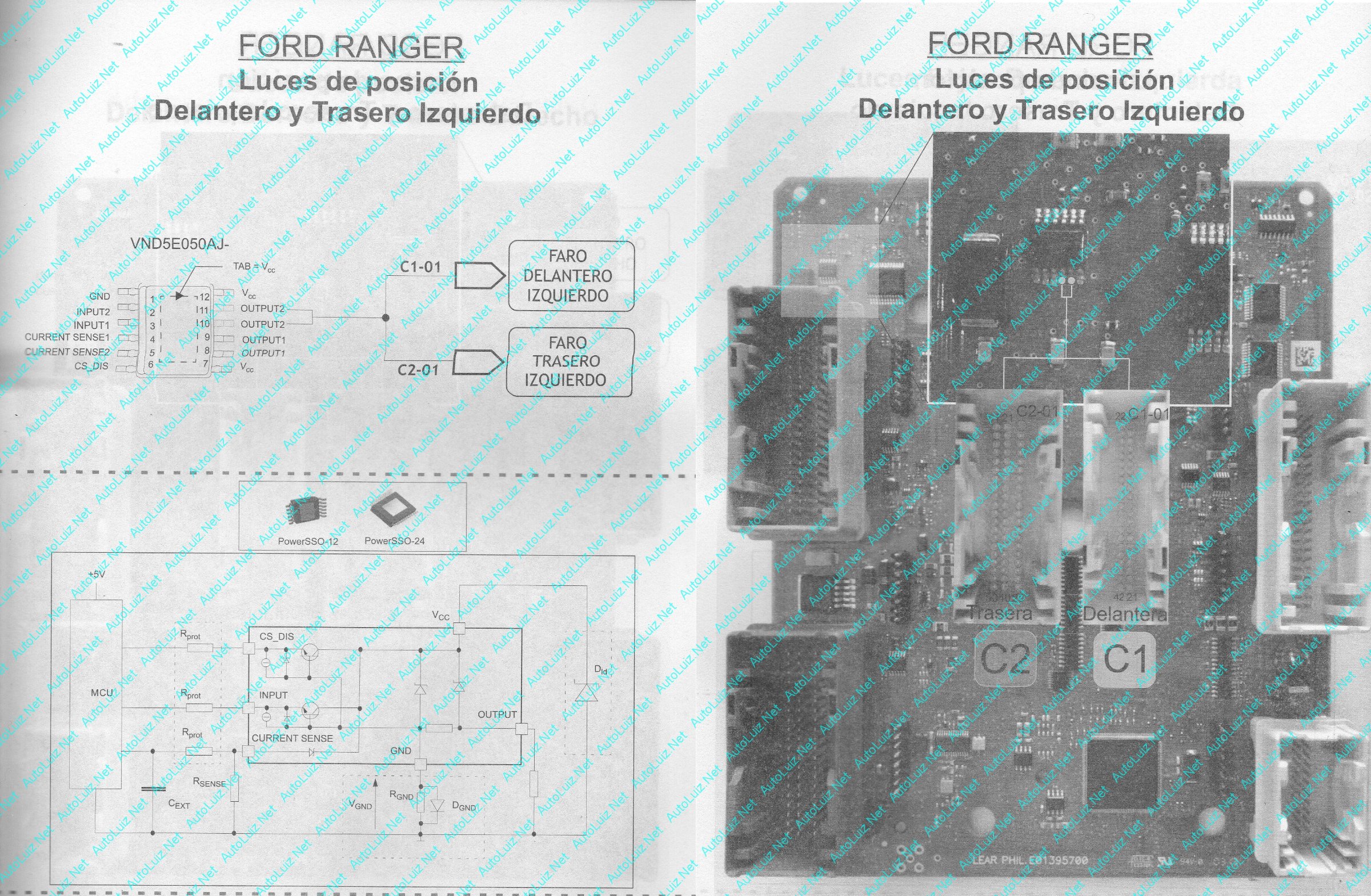

Acionamento luz baixa esquerda, Ford - BSI - New Ranger - Parte A, FORDRANGER171.jpg
Acionamento luz baixa direita, Ford - BSI - New Ranger - Parte A, FORDRANGER172.jpg

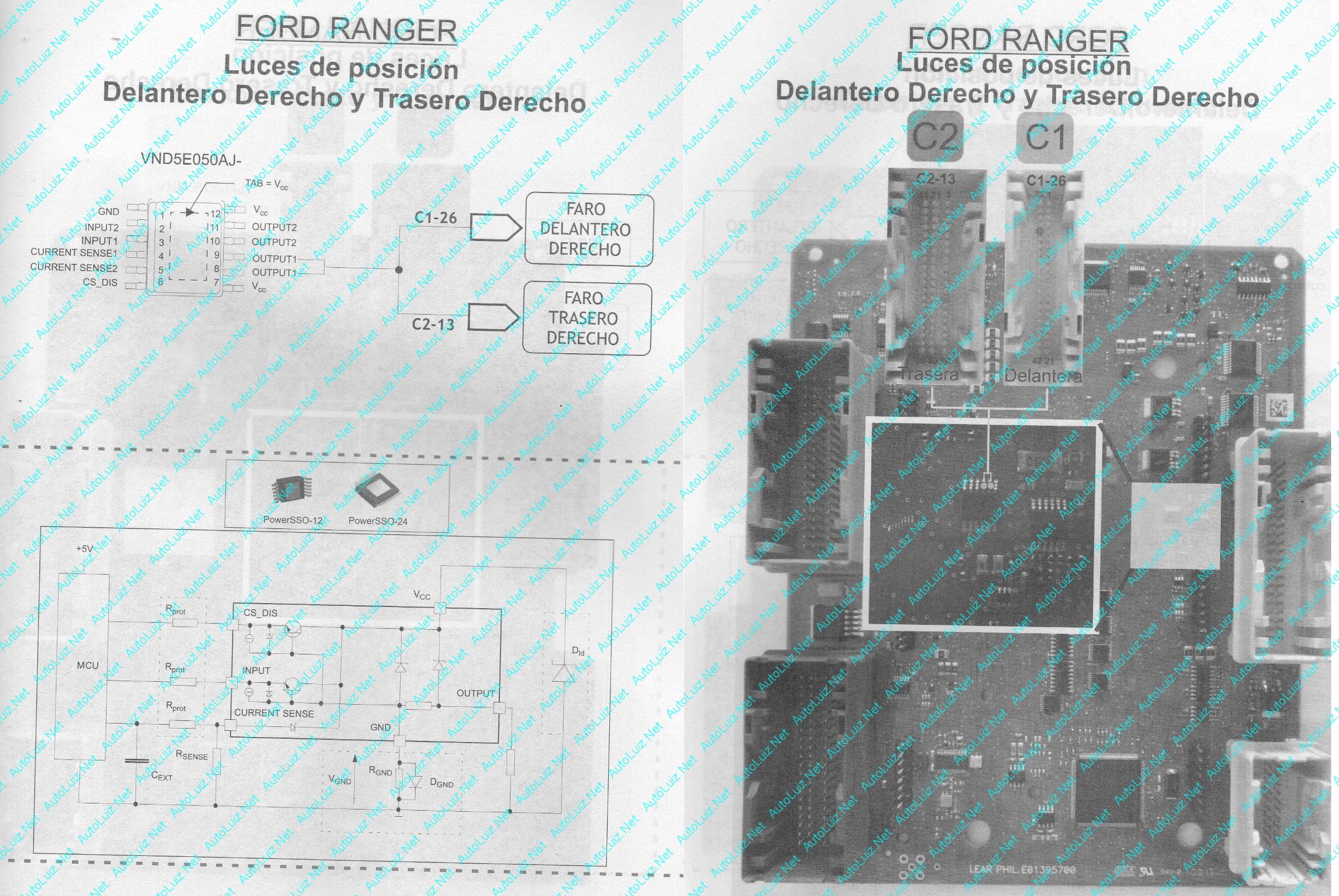

Acionamento meia luz esquerda, Ford - BSI - New Ranger - Parte A, FORDRANGER174.jpg
Acionamento meia luz direita, Ford - BSI - New Ranger - Parte A, FORDRANGER177.jpg

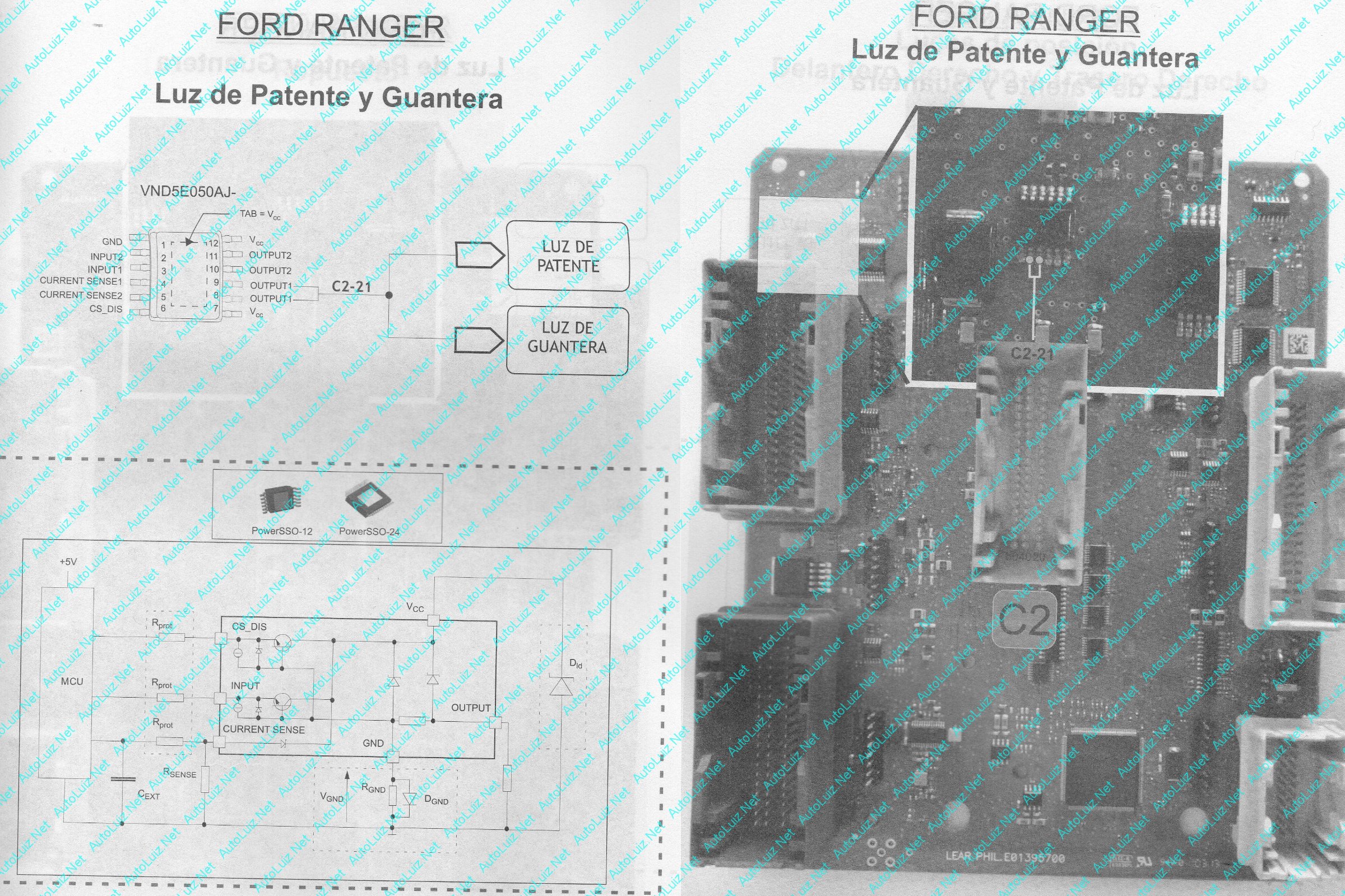

Acionamento luz de placa, Ford - BSI - New Ranger - Parte A, FORDRANGER179.jpg

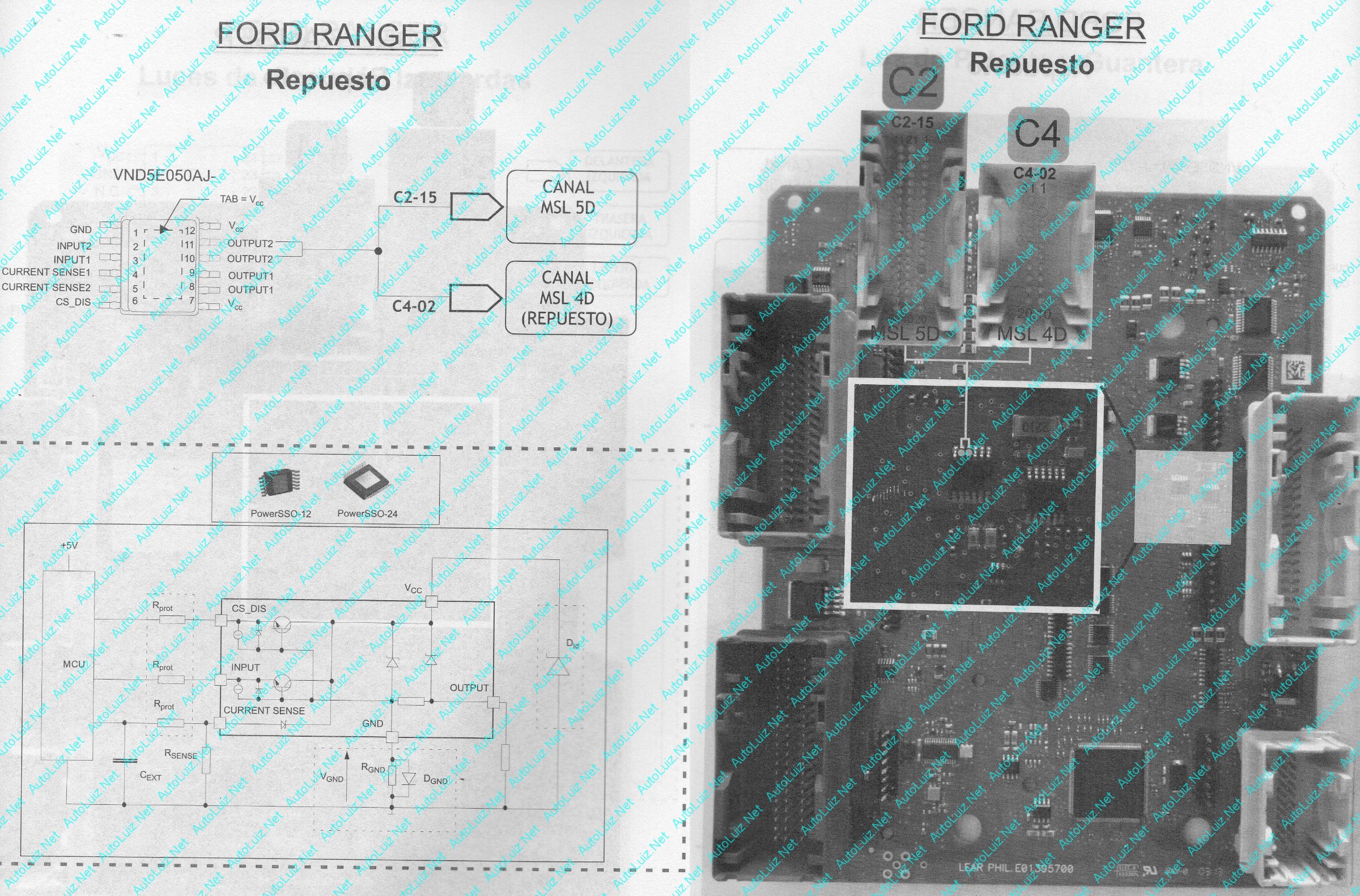

Acionamento reposição, Ford - BSI - New Ranger - Parte A, FORDRANGER181.jpg

[Scussel]

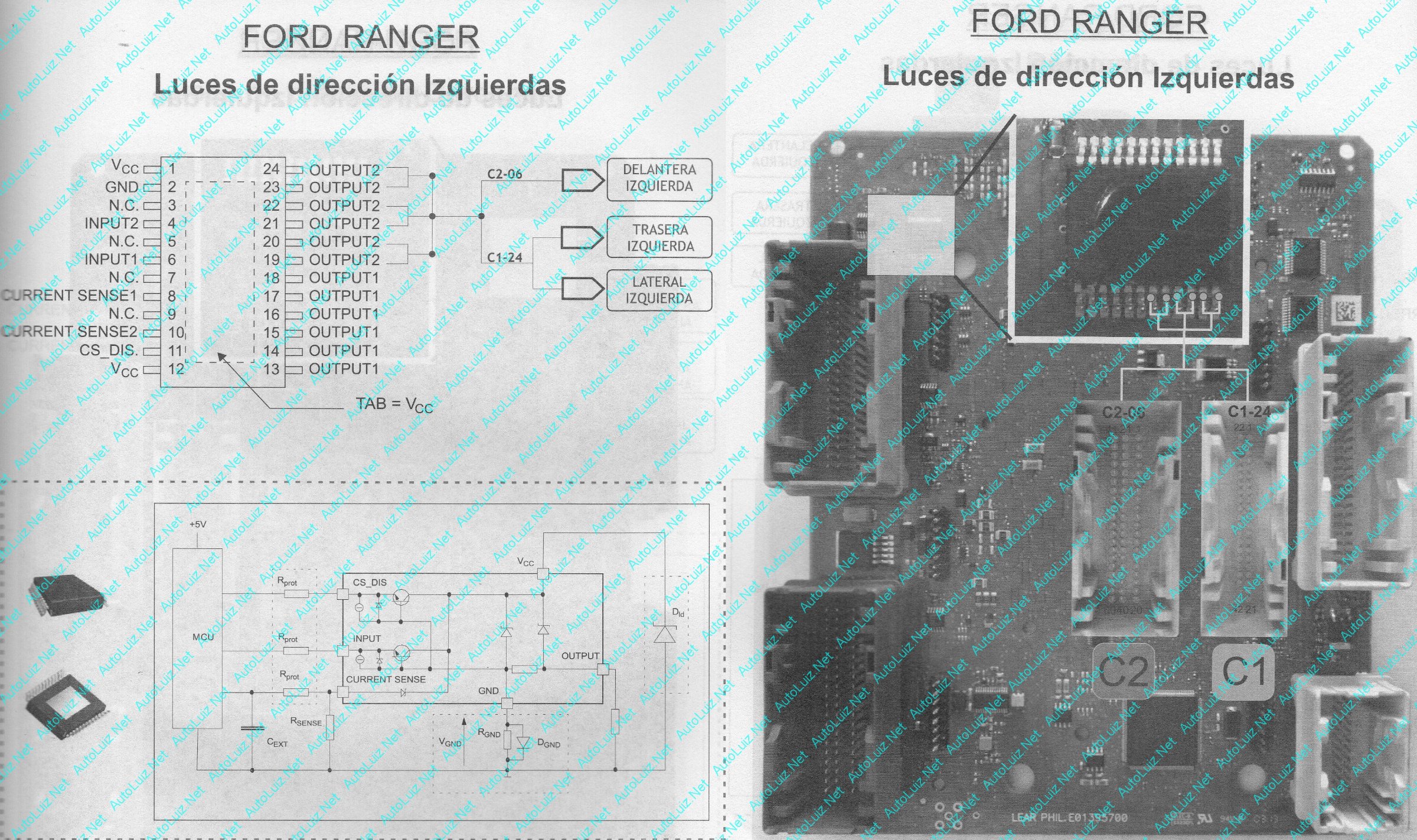

Acionamento luz de pisca esquerda, Ford - BSI - New Ranger - Parte B, FORDRANGER183.jpg

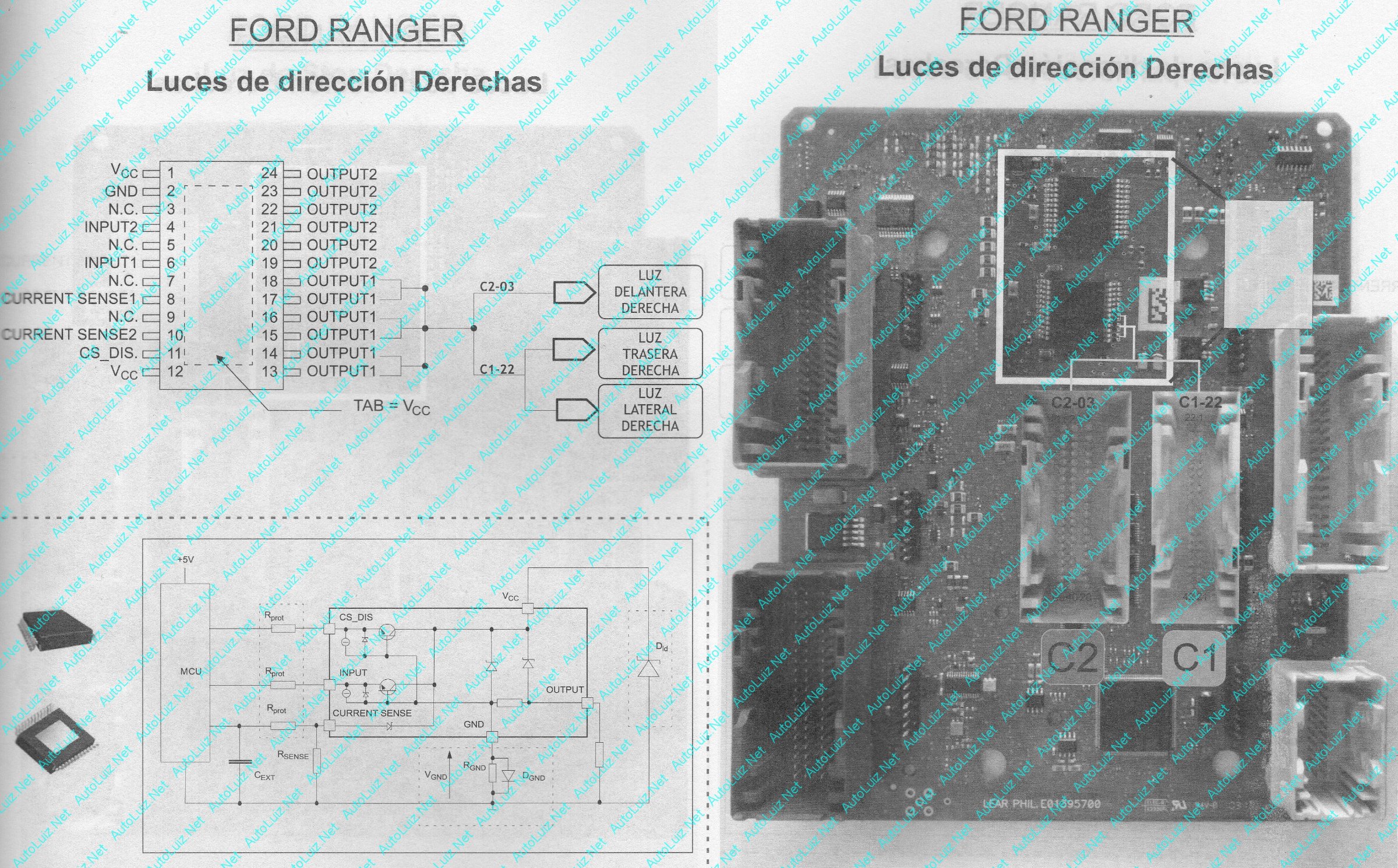

Acionamento luz de pisca direita, Ford - BSI - New Ranger - Parte B, FORDRANGER185.jpg

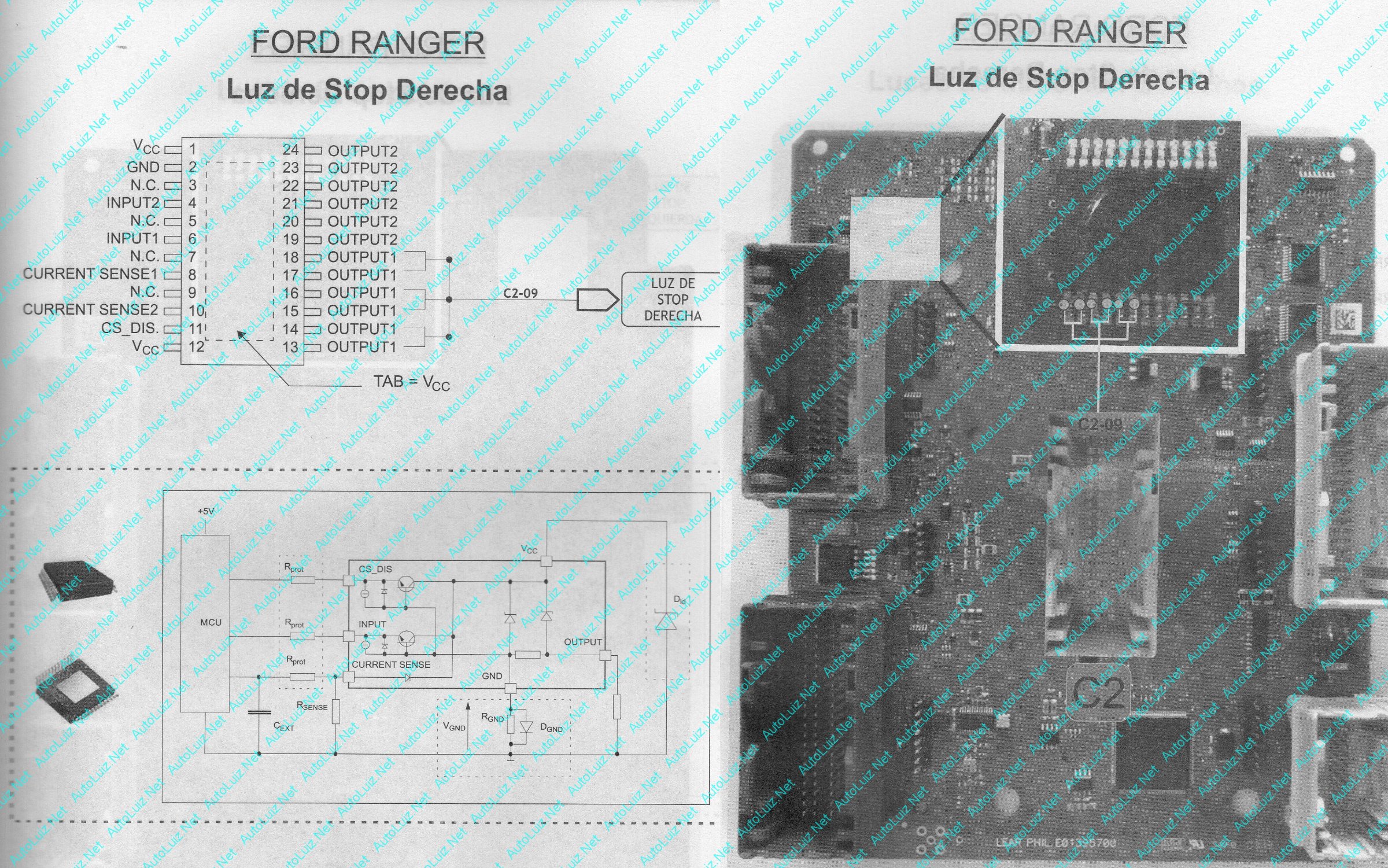

Acionamento luz de freio direita, Ford - BSI - New Ranger - Parte B, FORDRANGER187.jpg

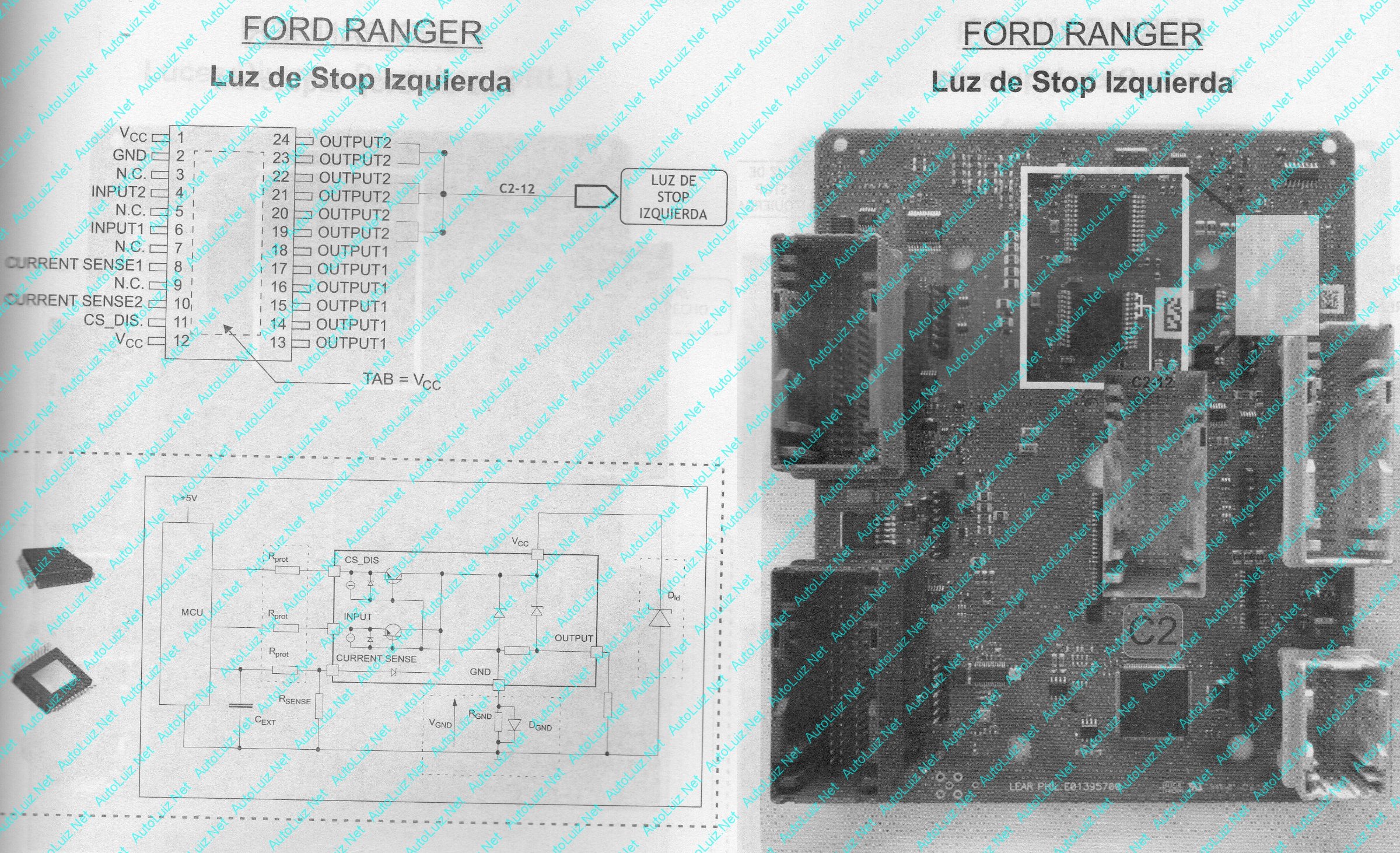

Acionamento luz de freio esquerda, Ford - BSI - New Ranger - Parte B, FORDRANGER189.jpg
Acionamento meia luz esquerda, Ford - BSI - New Ranger - Parte B, FORDRANGER198.jpg

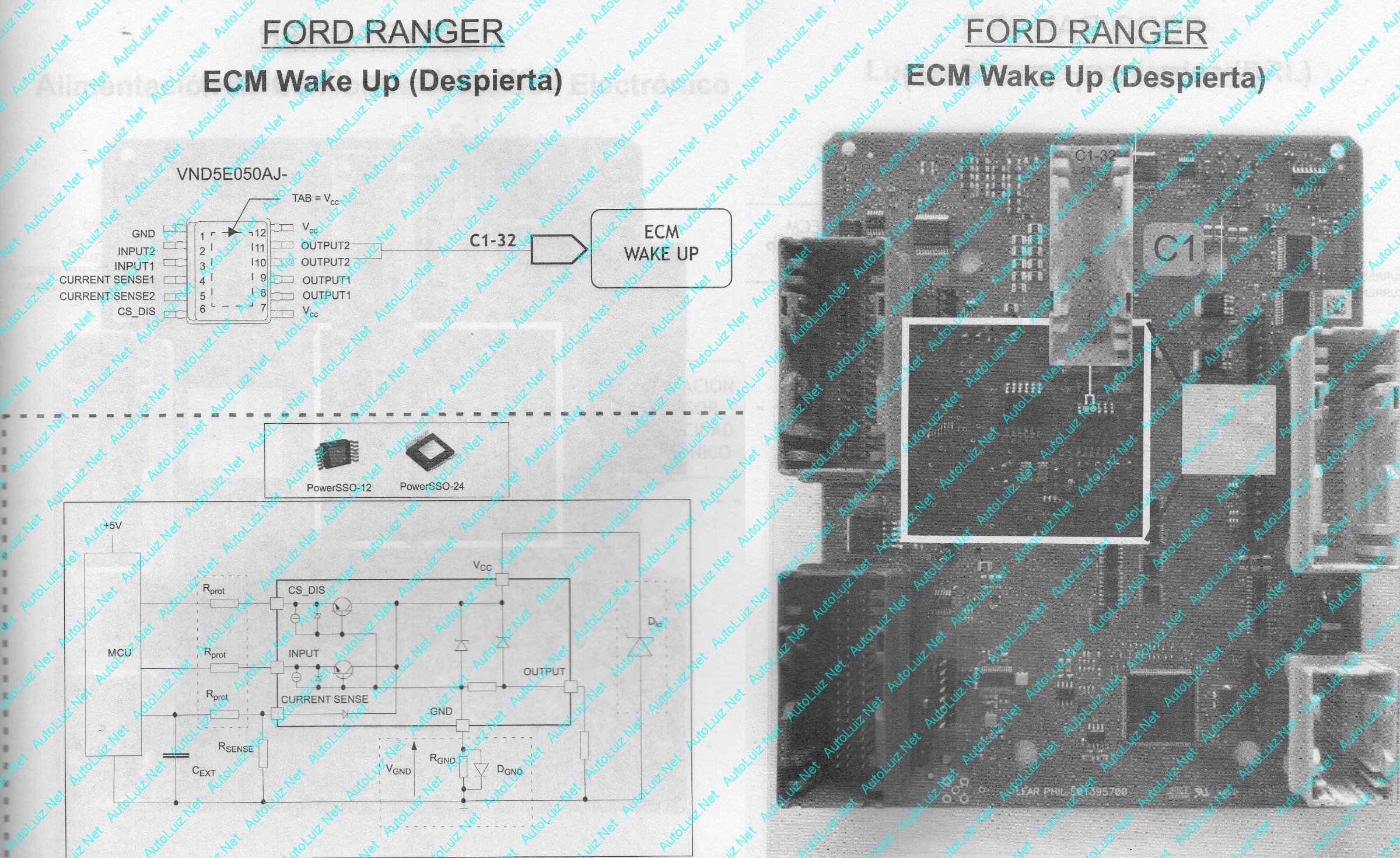

Acionamento ECM Wake Up - Desperta Motorista, Ford - BSI - New Ranger - Parte B, FORDRANGER200.jpg

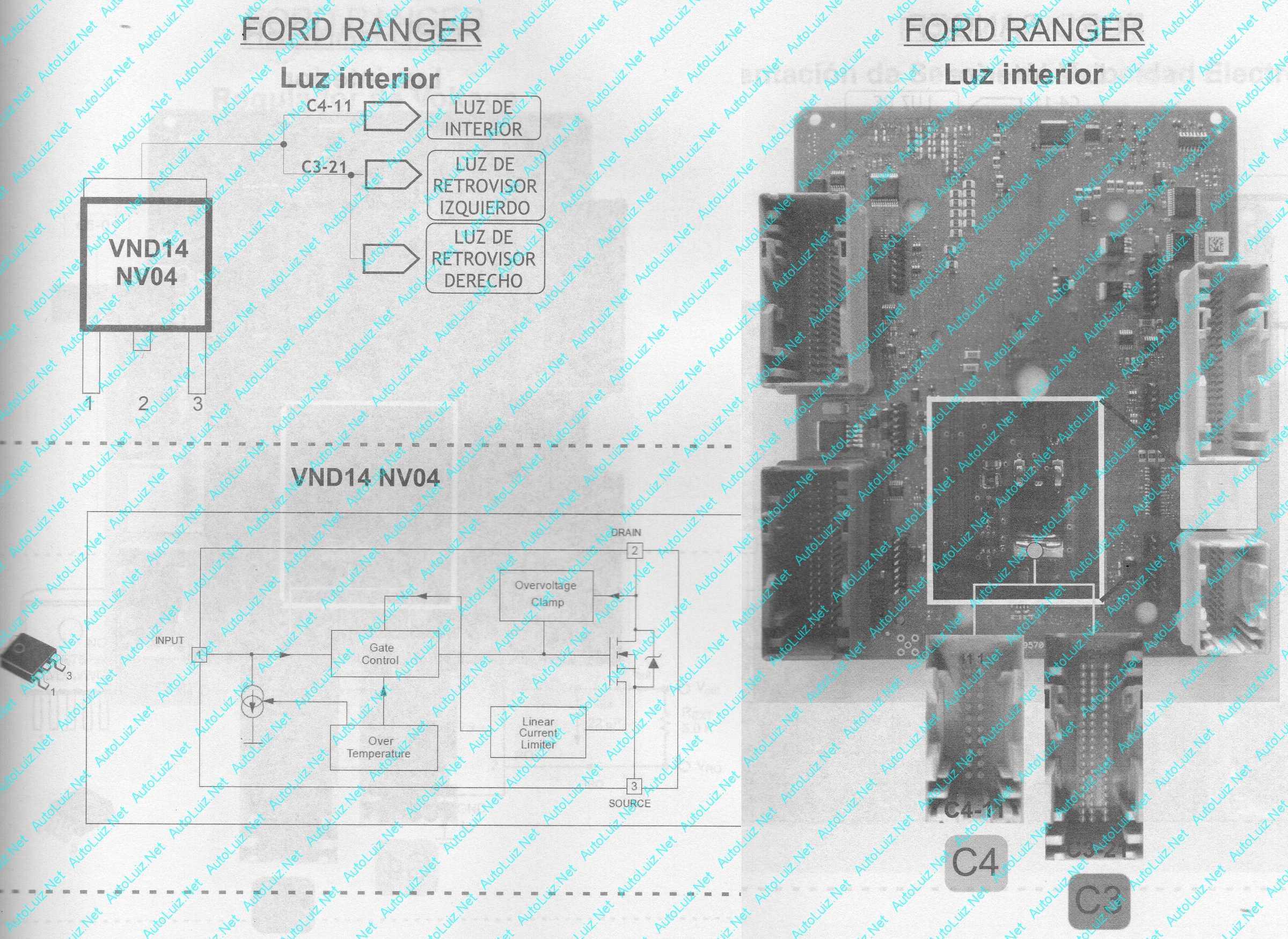

Acionamento da luz interna, Ford - BSI - New Ranger - Parte B, FORDRANGER204.jpg
Acionamento iluminação do painel, Ford - BSI - New Ranger - Parte B, FORDRANGER208.jpg

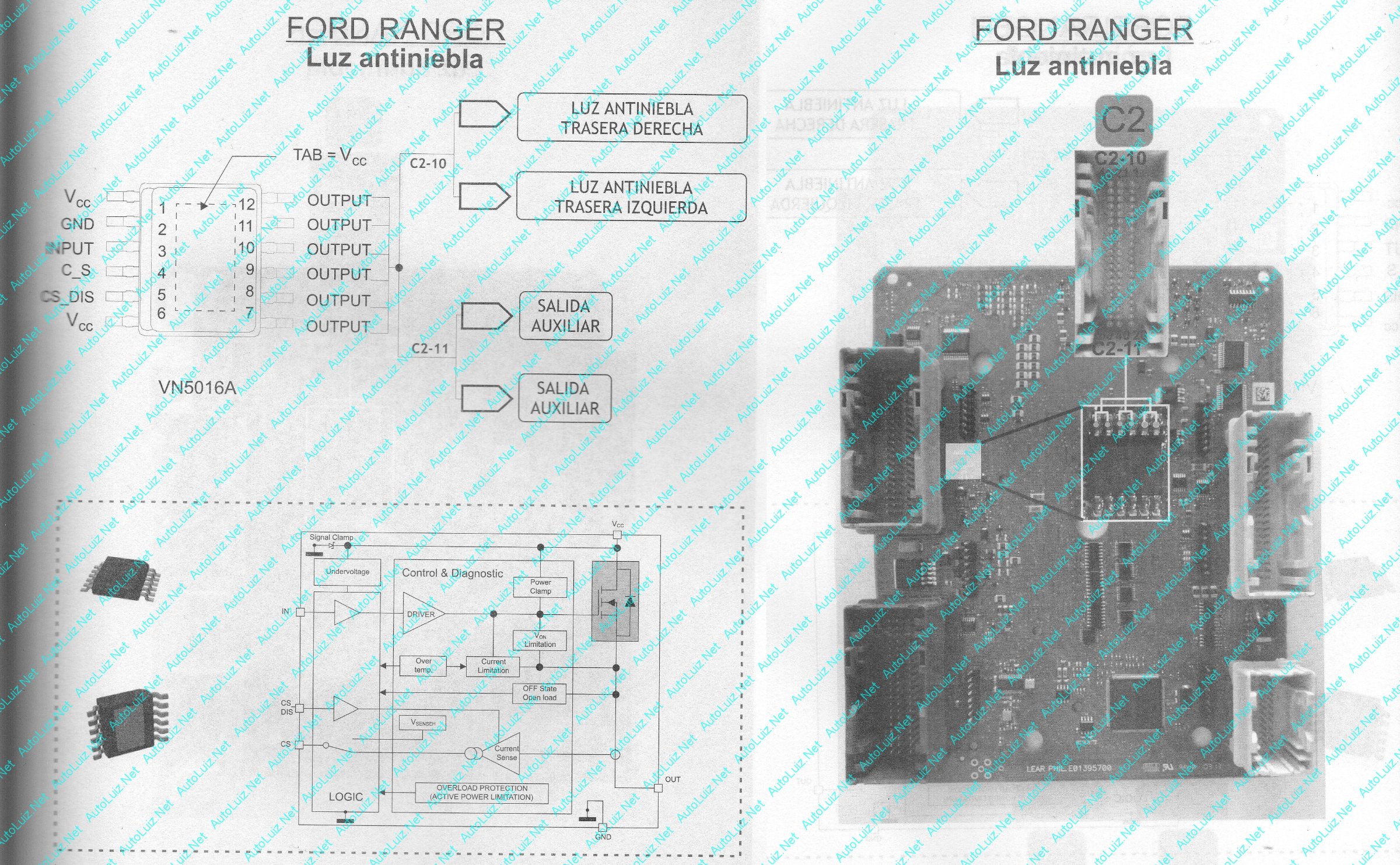

Acionamento do farol anti neblina, Ford - BSI - New Ranger - Parte B, FORDRANGER215.jpg

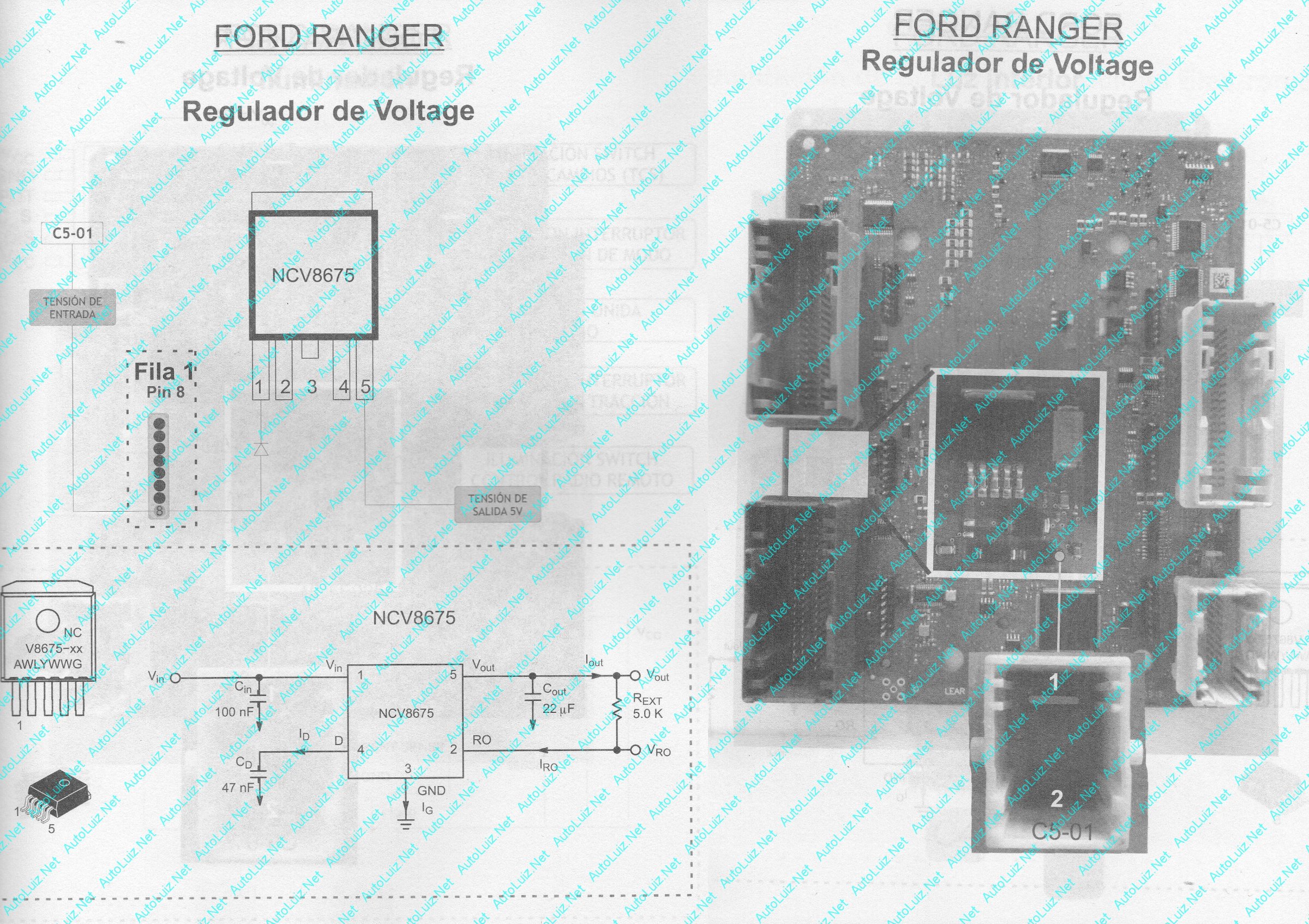

Regulador de voltagem da BSI , Ford - BSI - New Ranger - Parte B, FORDRANGER206.jpg

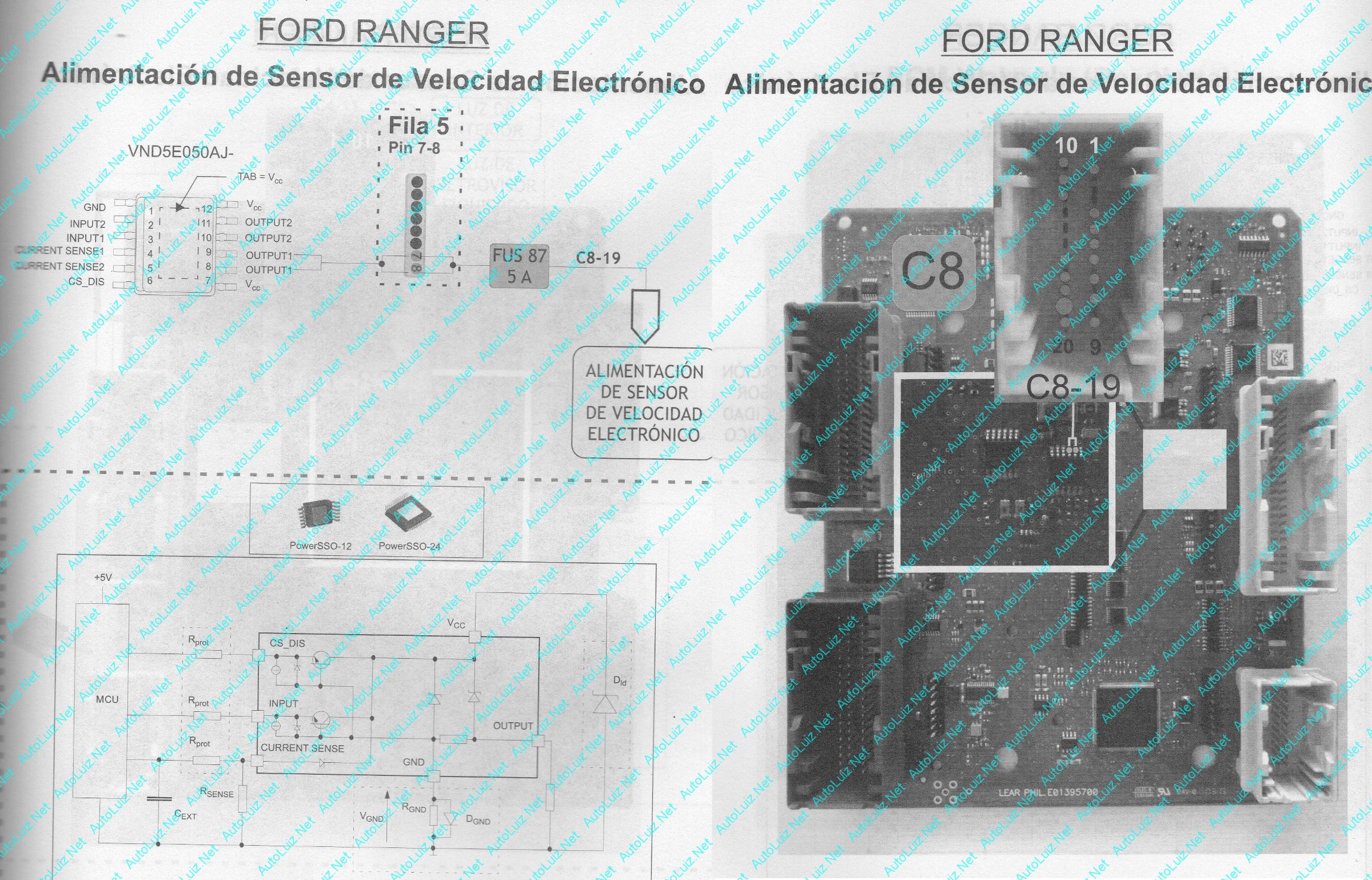

Alimentação do sendor de velocidade eletronico , Ford - BSI - New Ranger - Parte B, FORDRANGER202.jpg

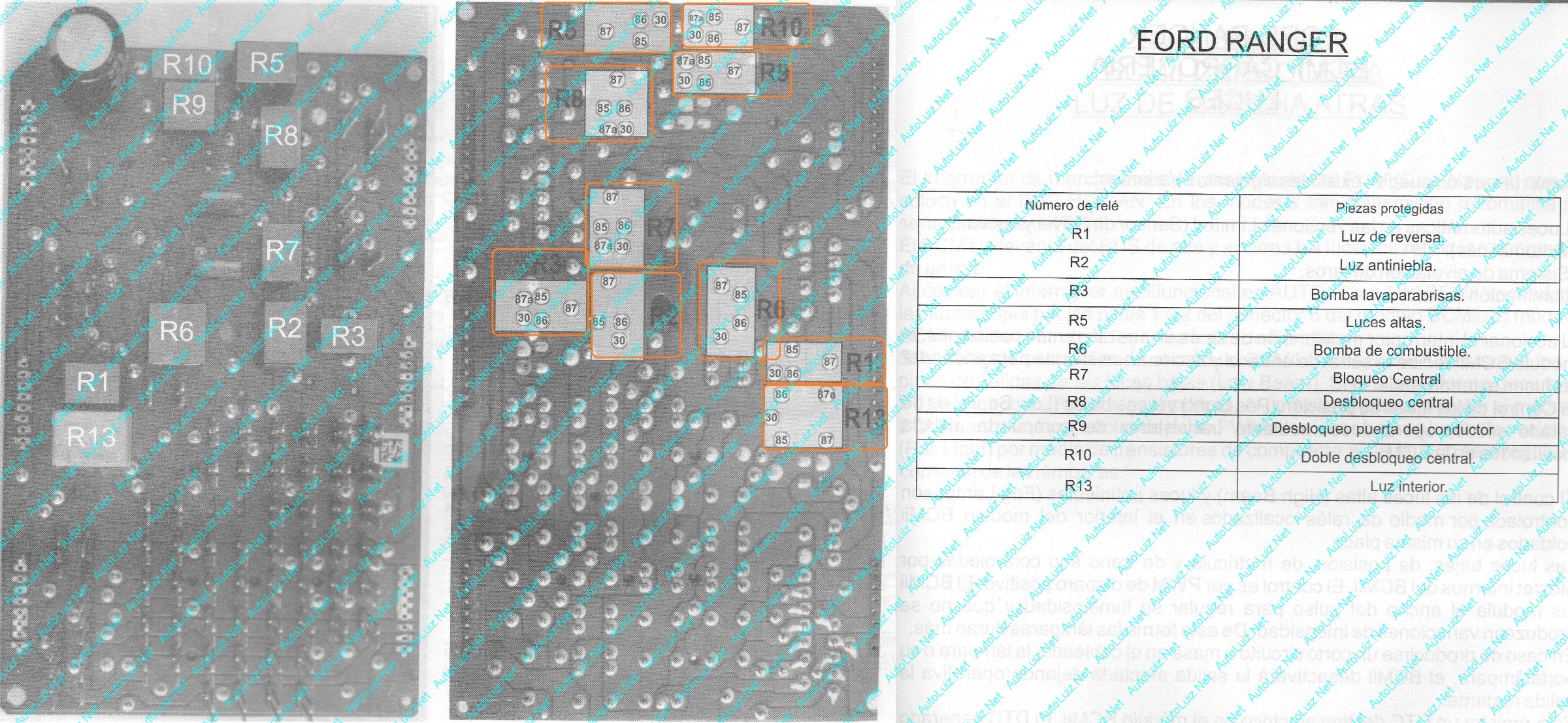

Descrição dos reles internos , Ford - BSI - New Ranger - Parte B, FORDRANGER145.jpg

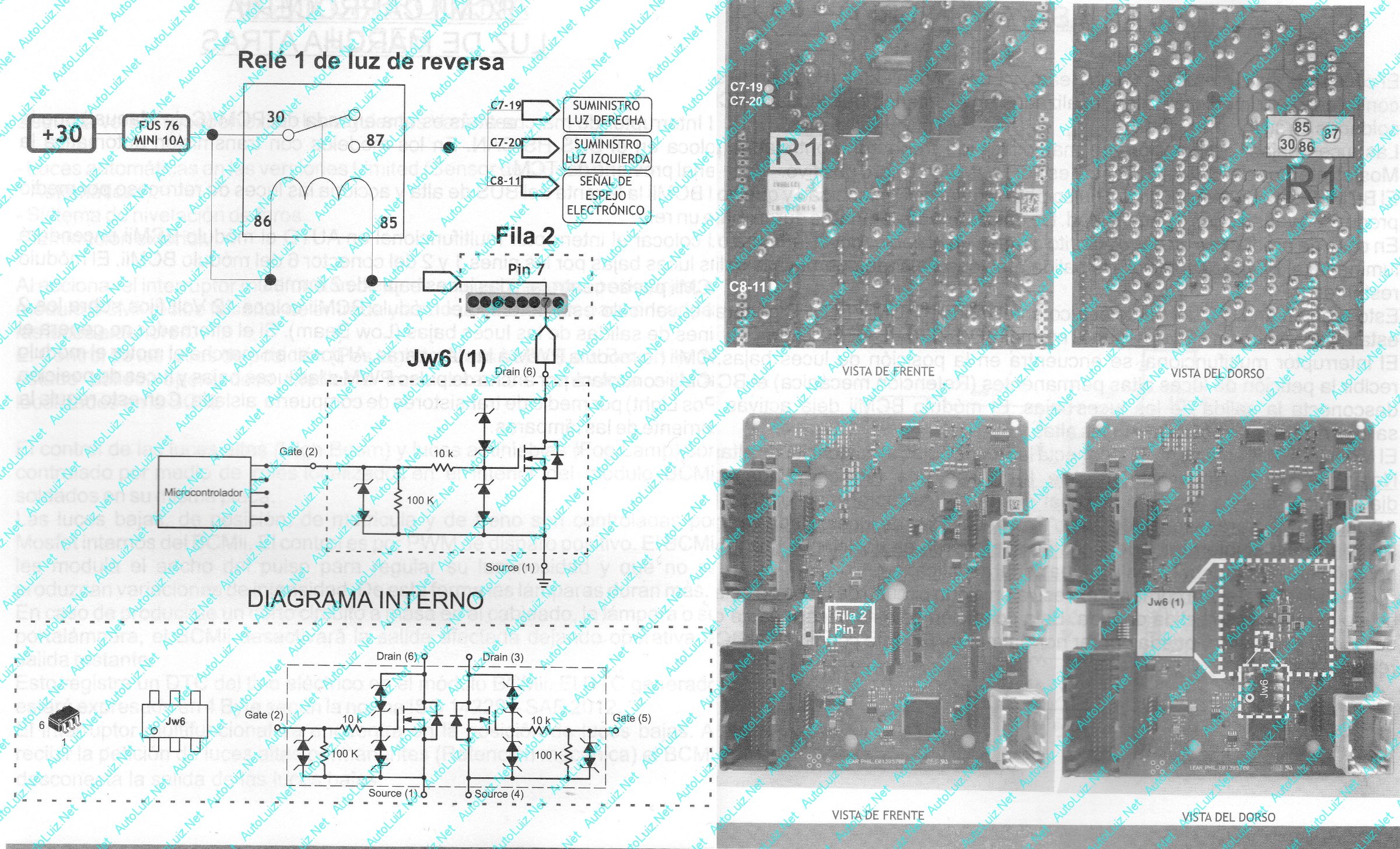

Acionamento Rele luz de reserva , Ford - BSI - New Ranger - Parte B, FORDRANGER149.jpg

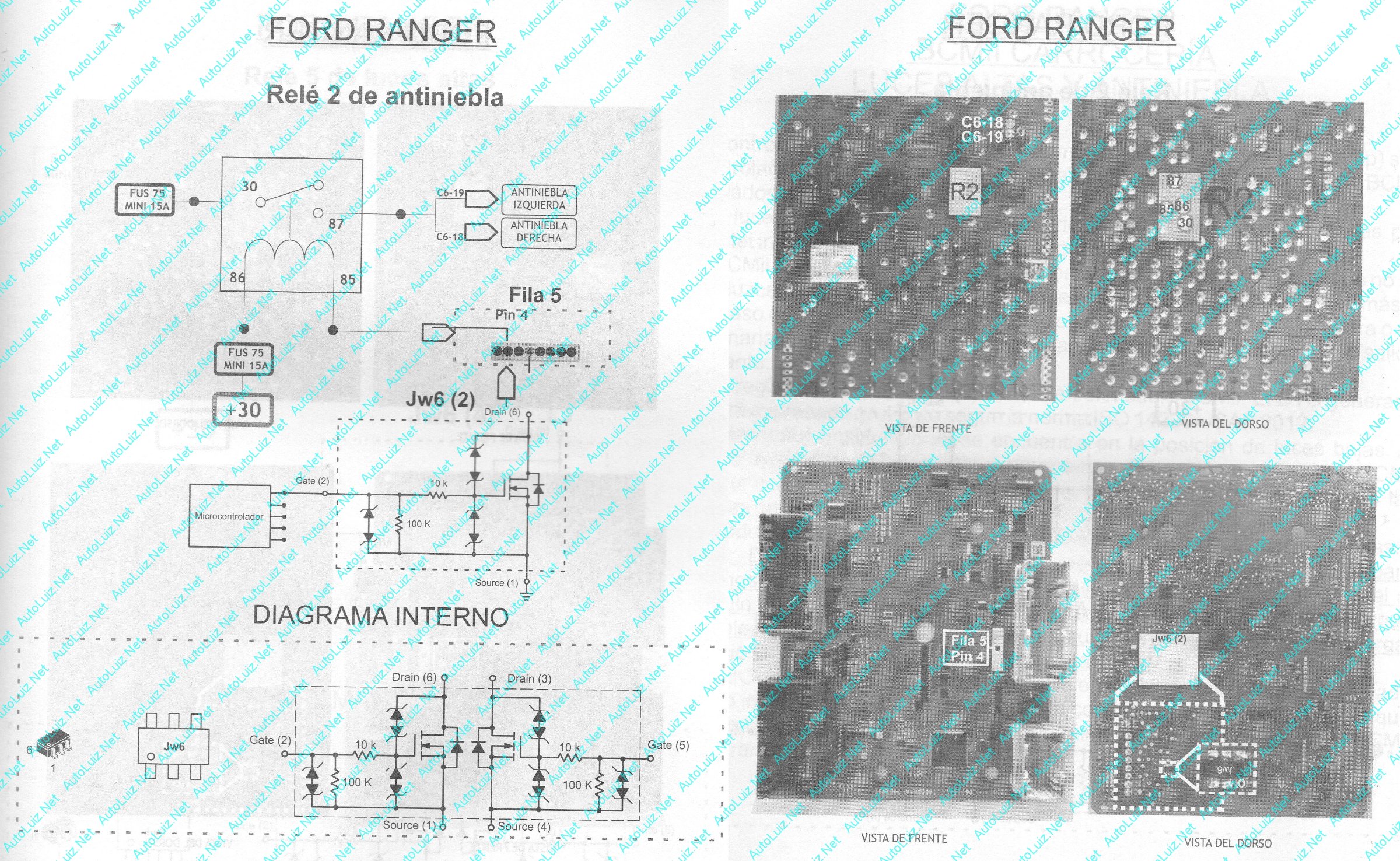

Acionamento Rele luz anti-neblina, Ford - BSI - New Ranger - Parte B, FORDRANGER151.jpg

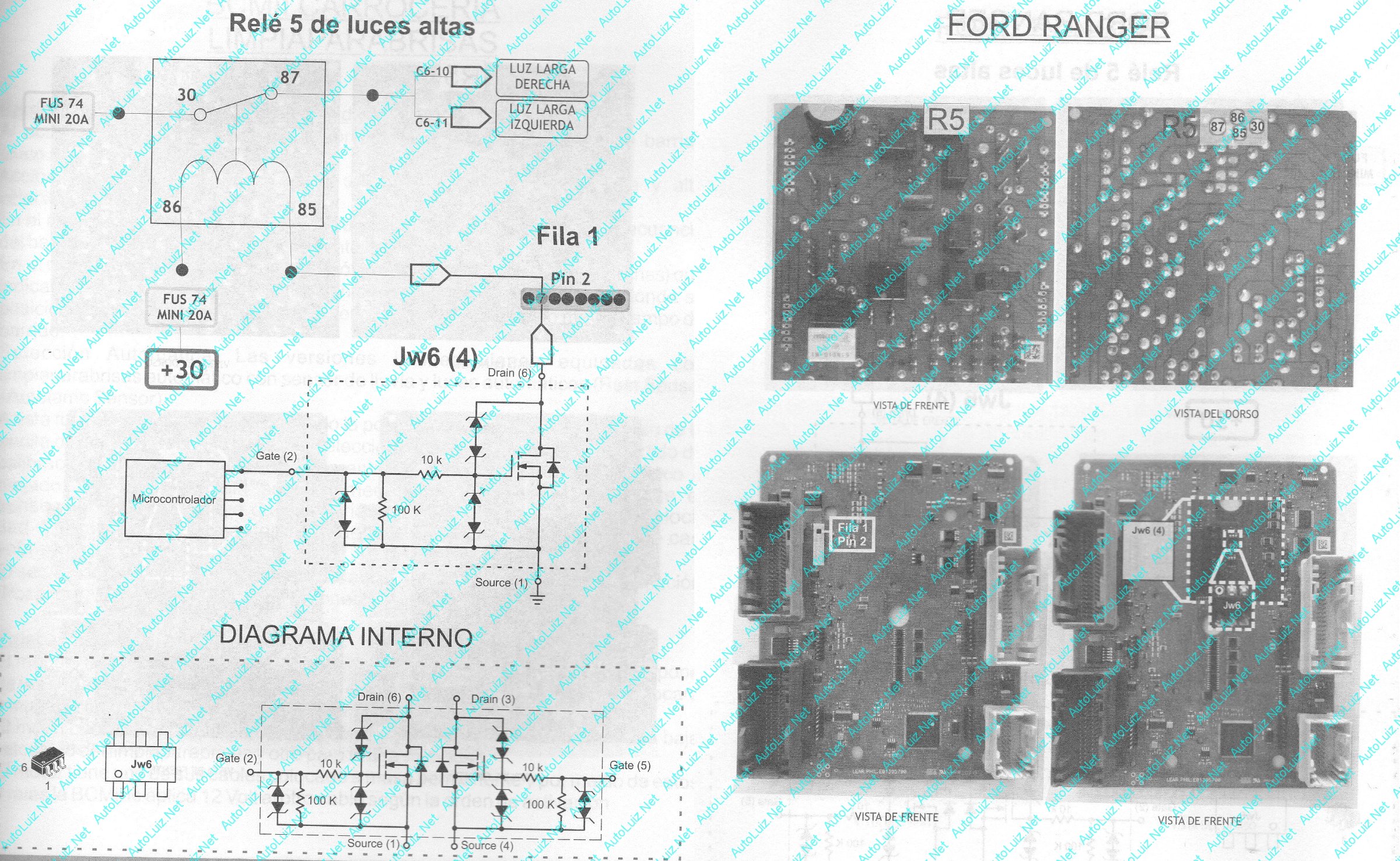

Acionamento Rele luz alta , Ford - BSI - New Ranger - Parte B, FORDRANGER153.jpg

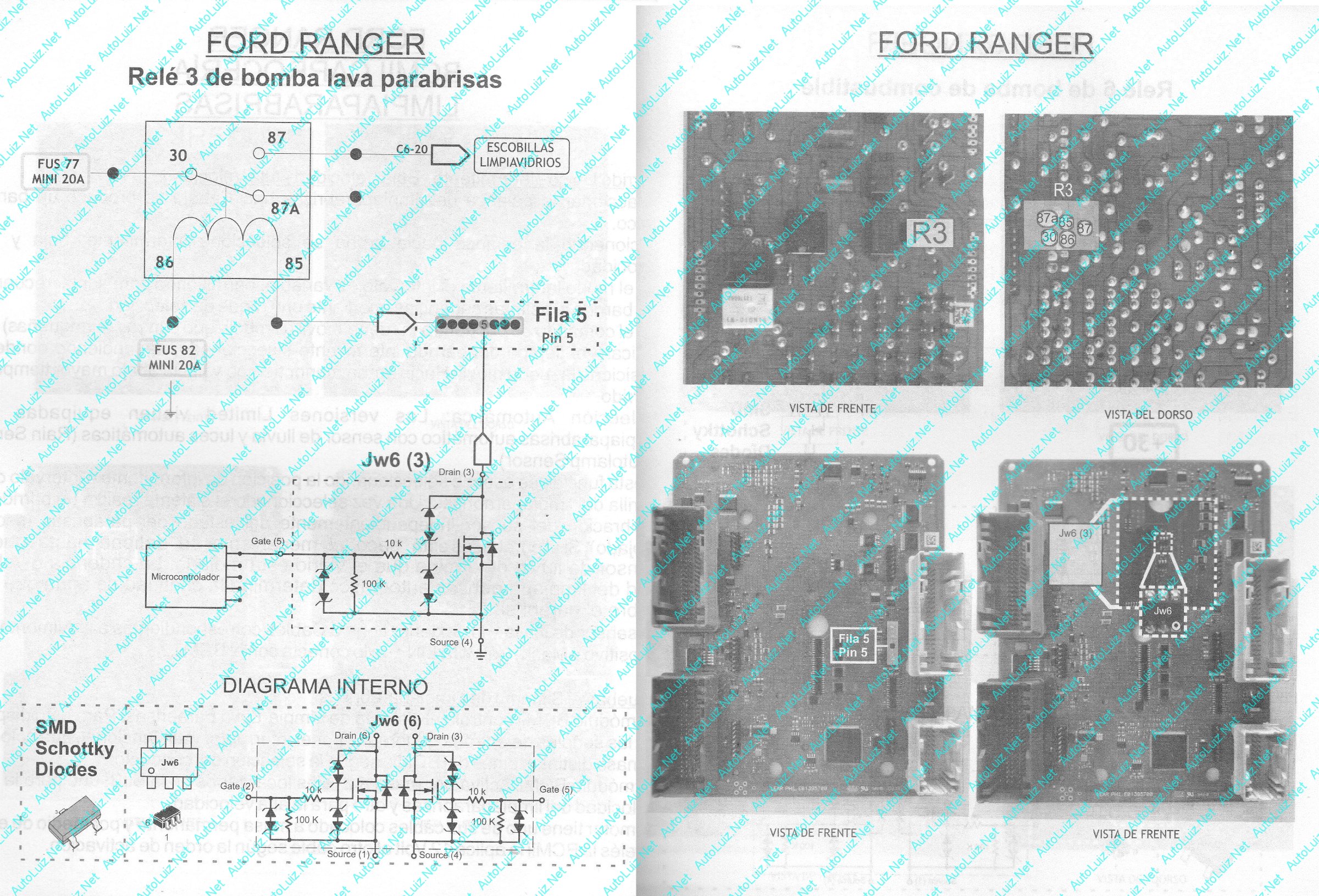

Acionamento Rele luz bomba lava parabrisa , Ford - BSI - New Ranger - Parte B, FORDRANGER155.jpg

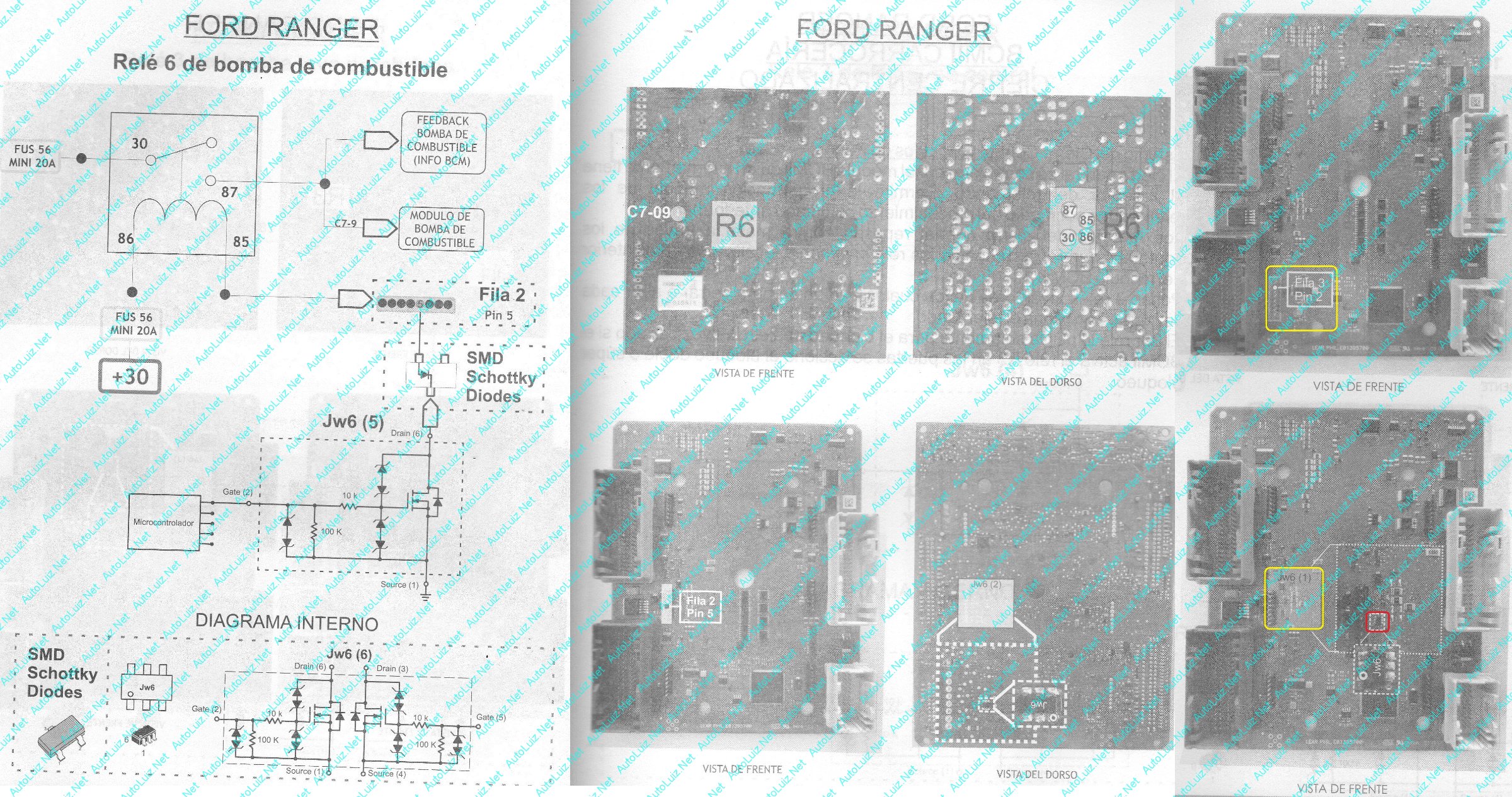

Acionamento Rele bomda de combustivel, Ford - BSI - New Ranger - Parte B, FORDRANGER157.jpg

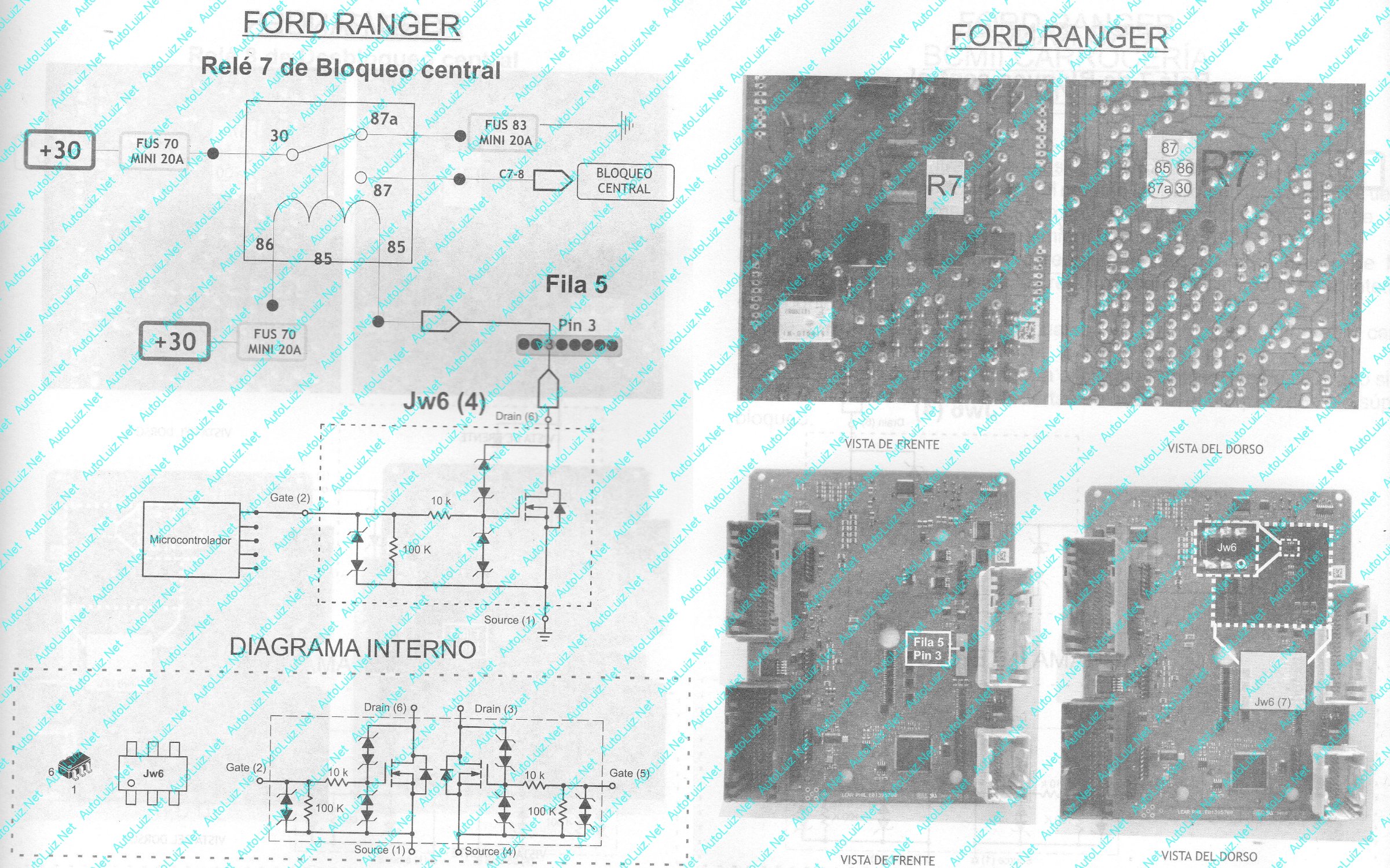

Acionamento Rele bloqueio da trava eletrica , Ford - BSI - New Ranger - Parte B, FORDRANGER159.jpg

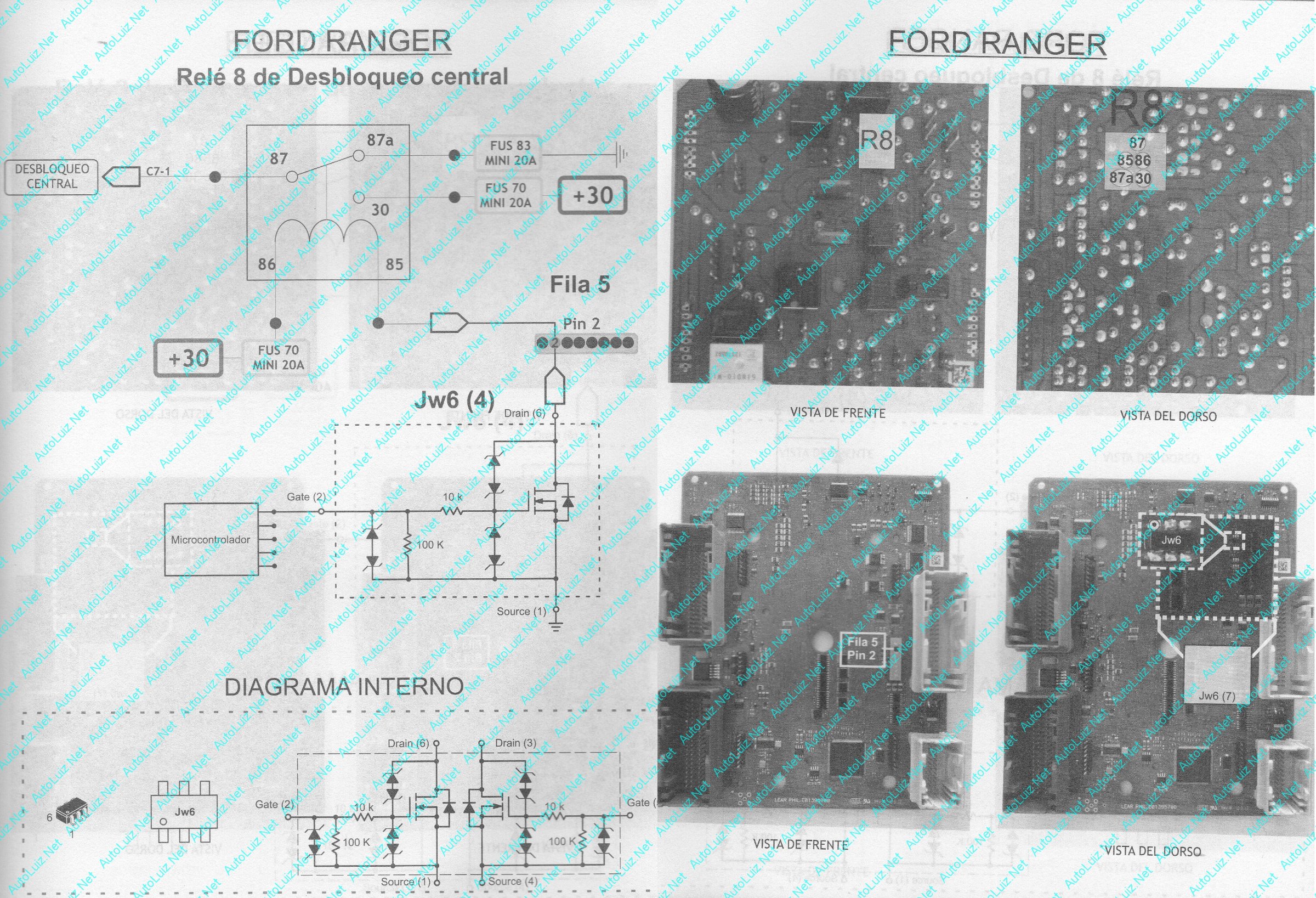

Acionamento Rele desbloqueio da trava eletrica , Ford - BSI - New Ranger - Parte B, FORDRANGER161.jpg

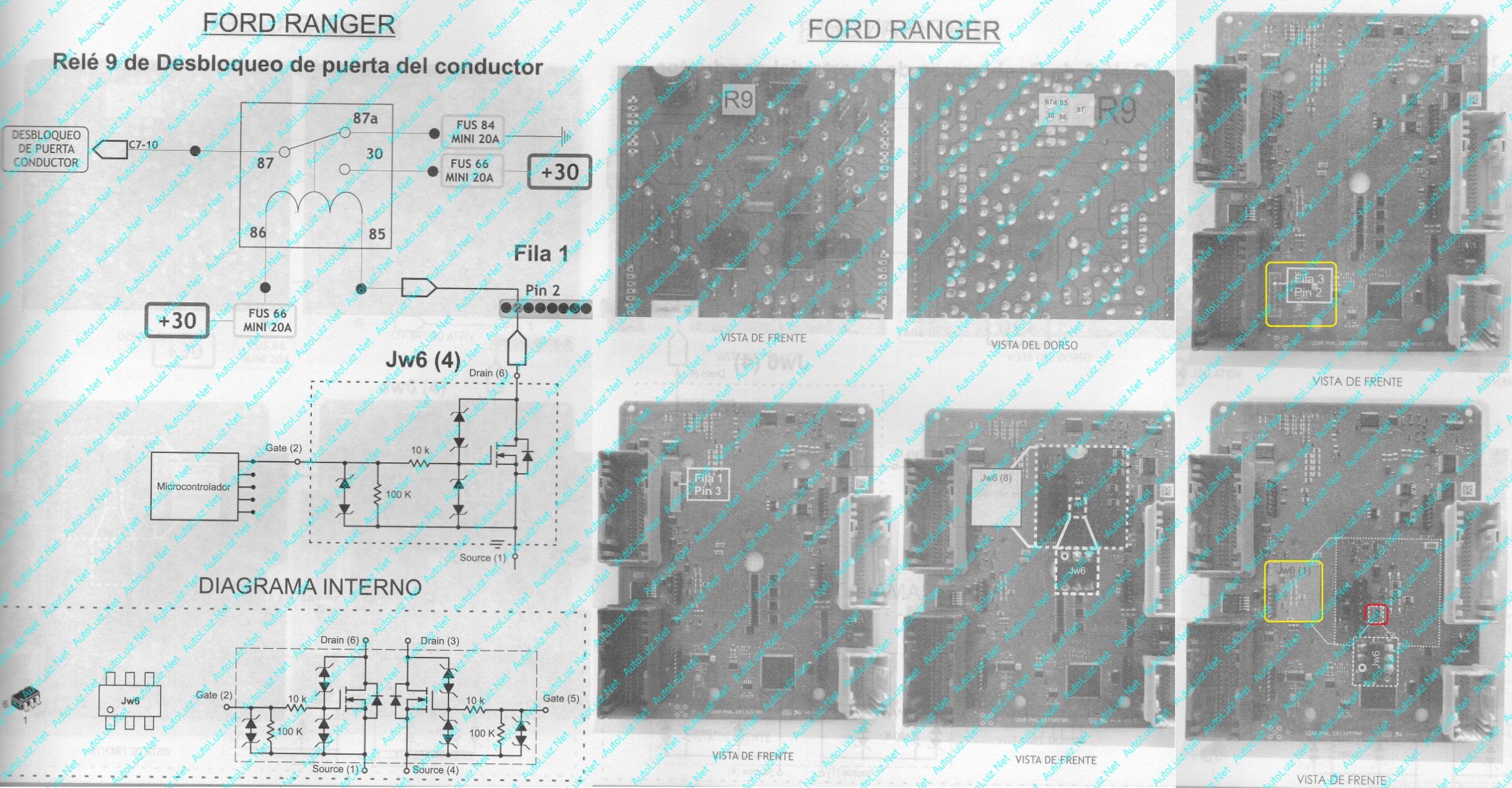

Acionamento Rele desbloqueio da porta condutor , Ford - BSI - New Ranger - Parte B, FORDRANGER163.jpg
Acionamento Rele duplo bloqueio central , Ford - BSI - New Ranger - Parte B, FORDRANGER166.jpg

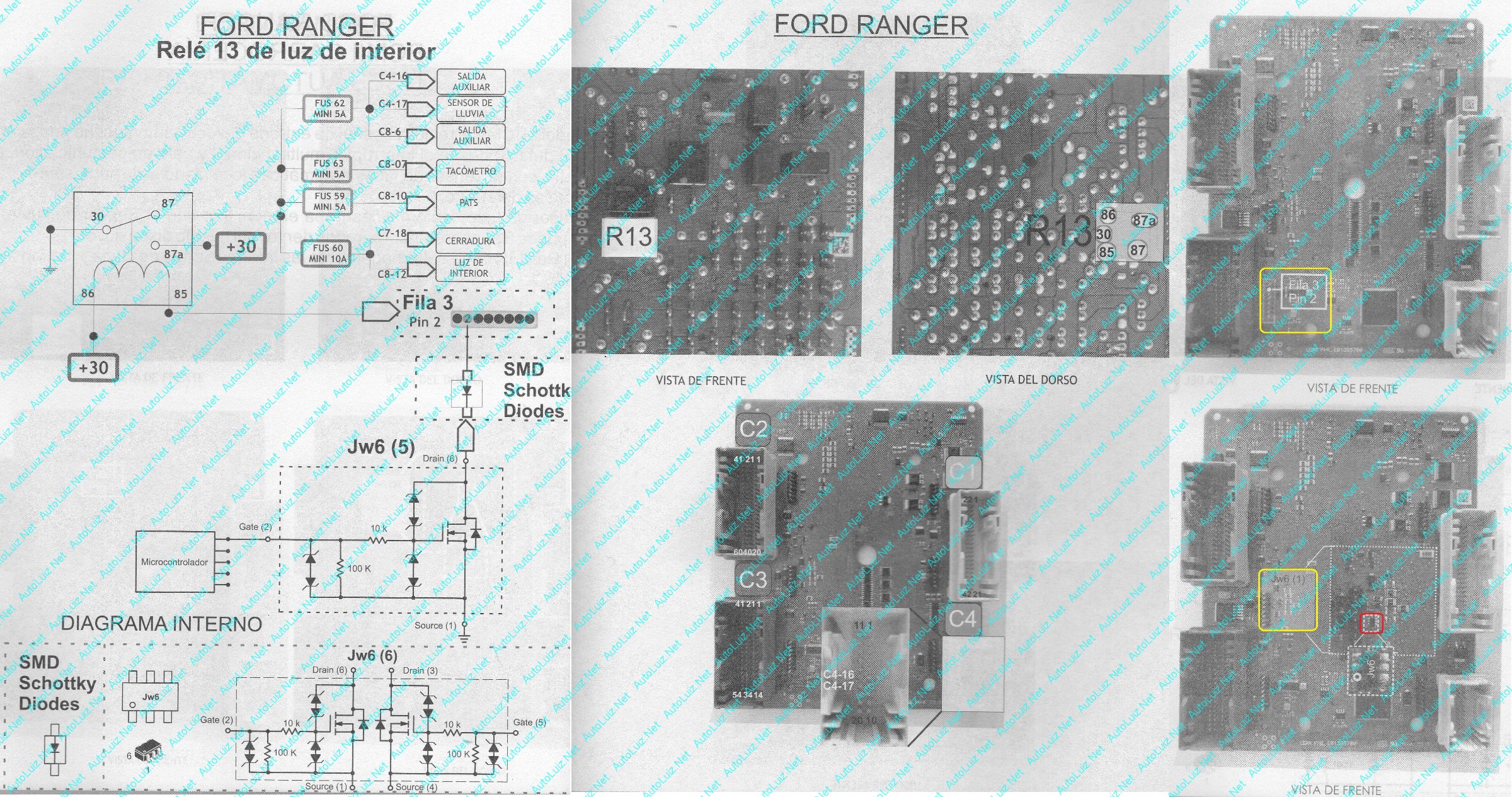

Acionamento Rele luz interior, Ford - BSI - New Ranger - Parte B, FORDRANGER168.jpg

[Scussel]

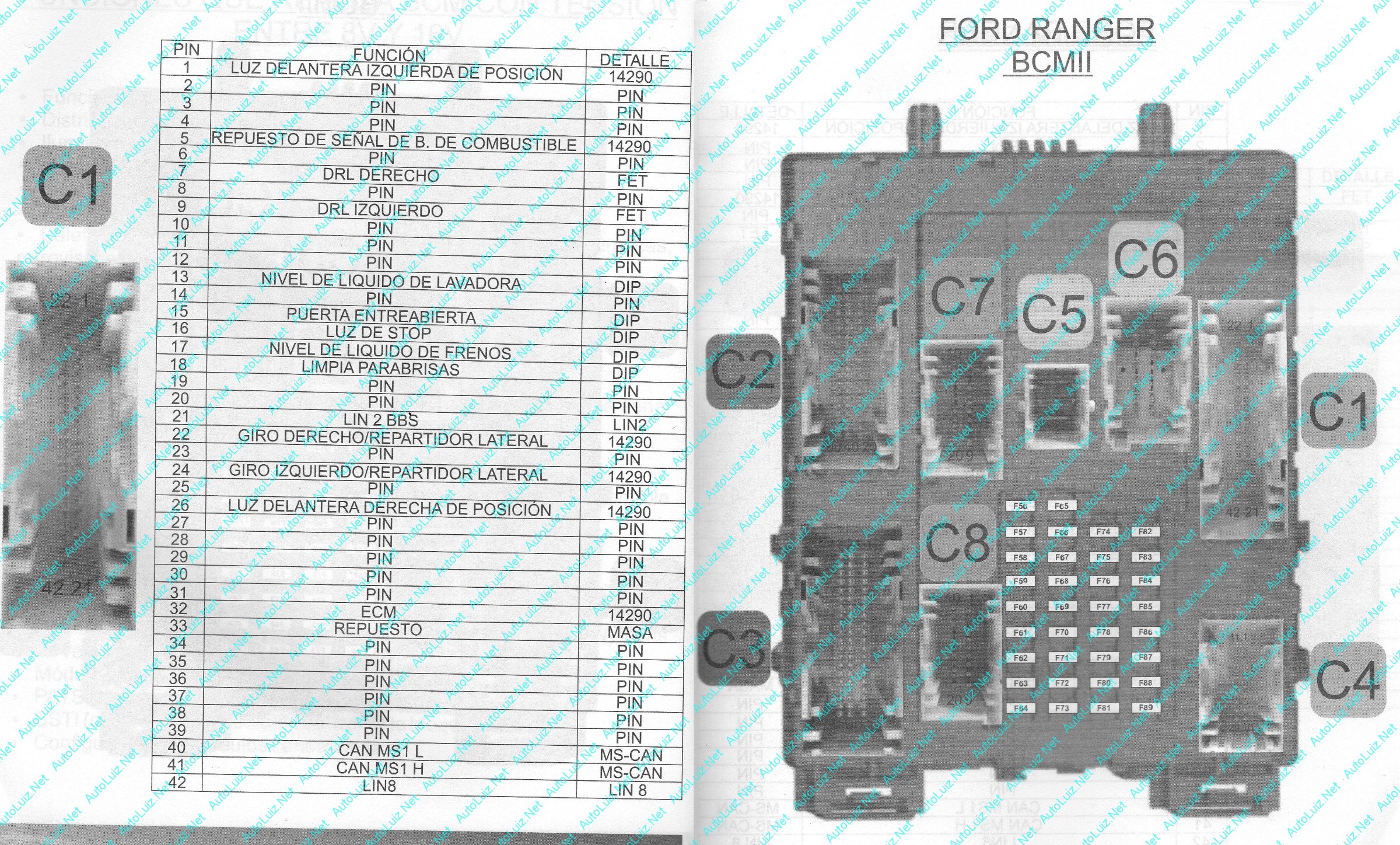

Descrição do conector C1, Ford - BSI - New Ranger - Parte A, FORDRANGER132.jpg

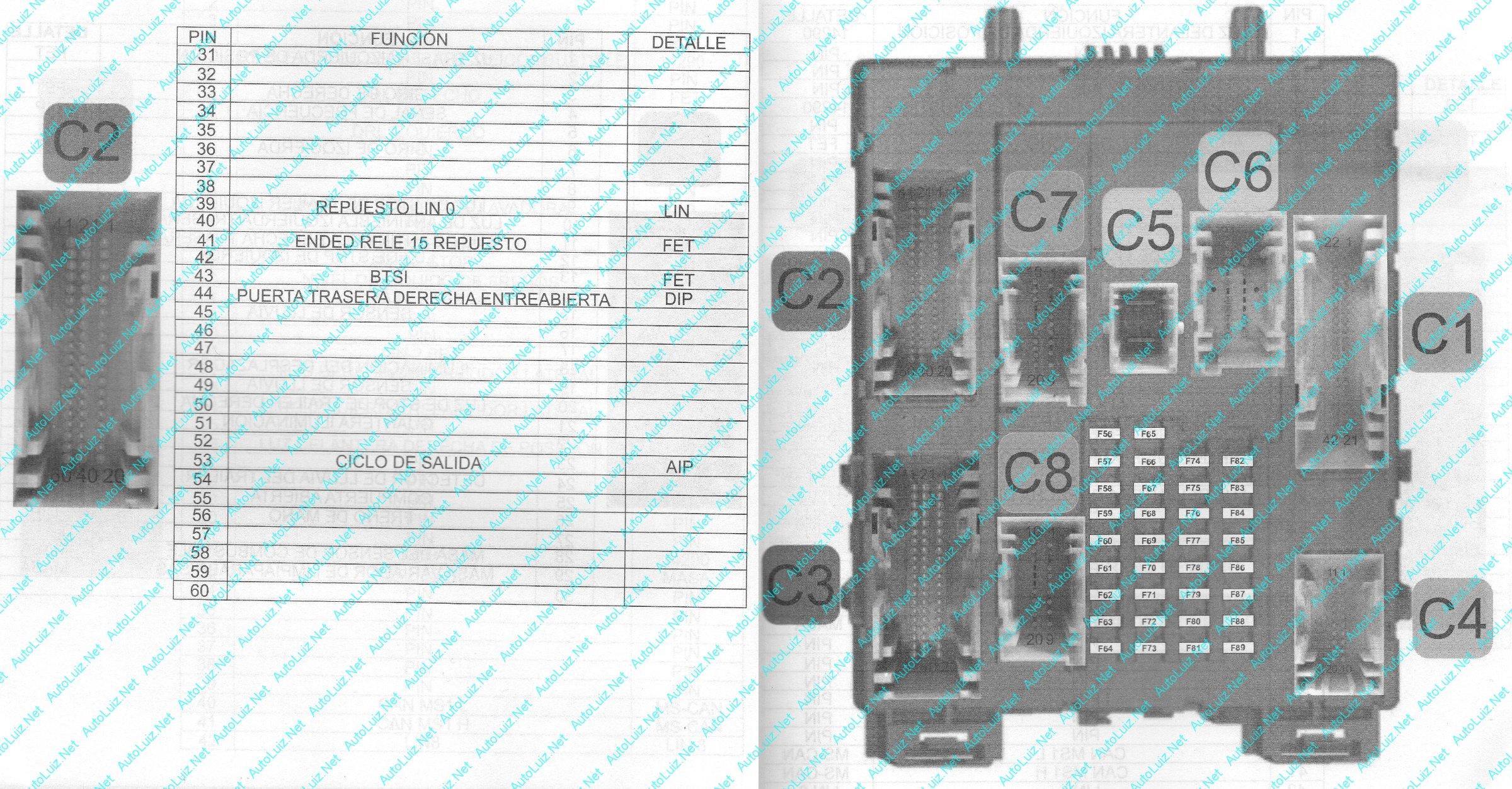

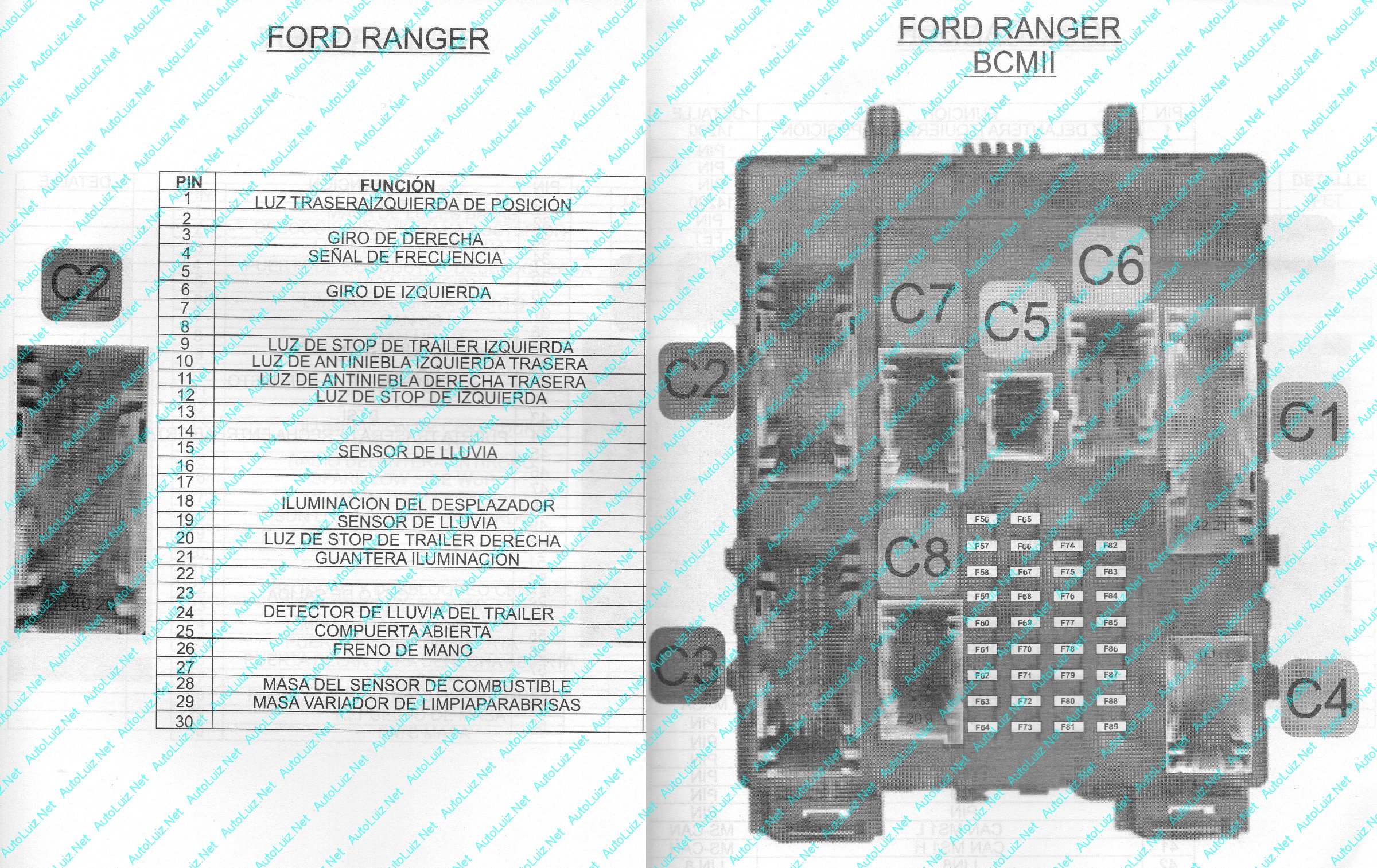

Descrição do conector C2, Ford - BSI - New Ranger - Parte A, FORDRANGER134.jpg
Descrição do conector C2, Ford - BSI - New Ranger - Parte A, FORDRANGER135.jpg

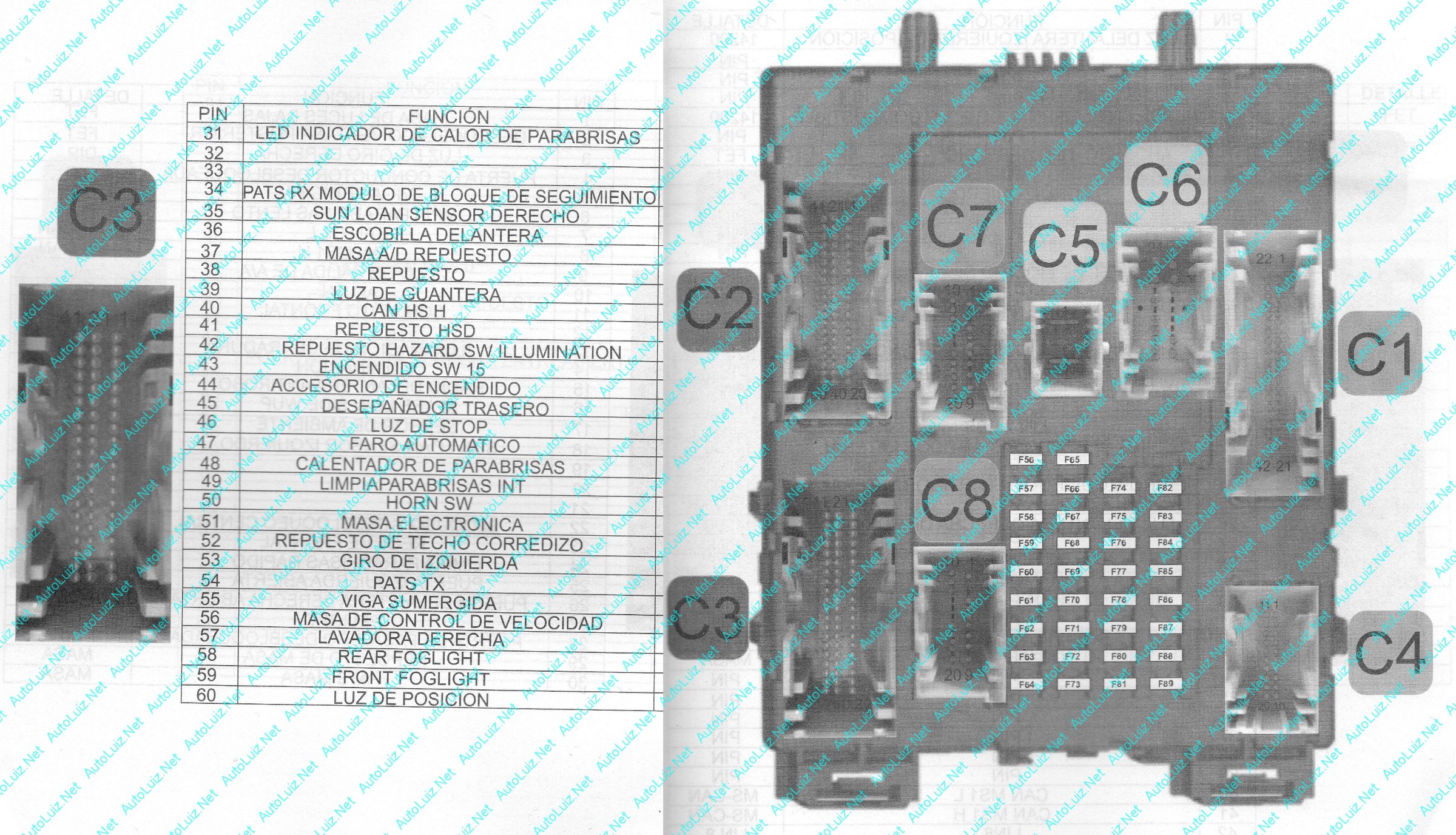

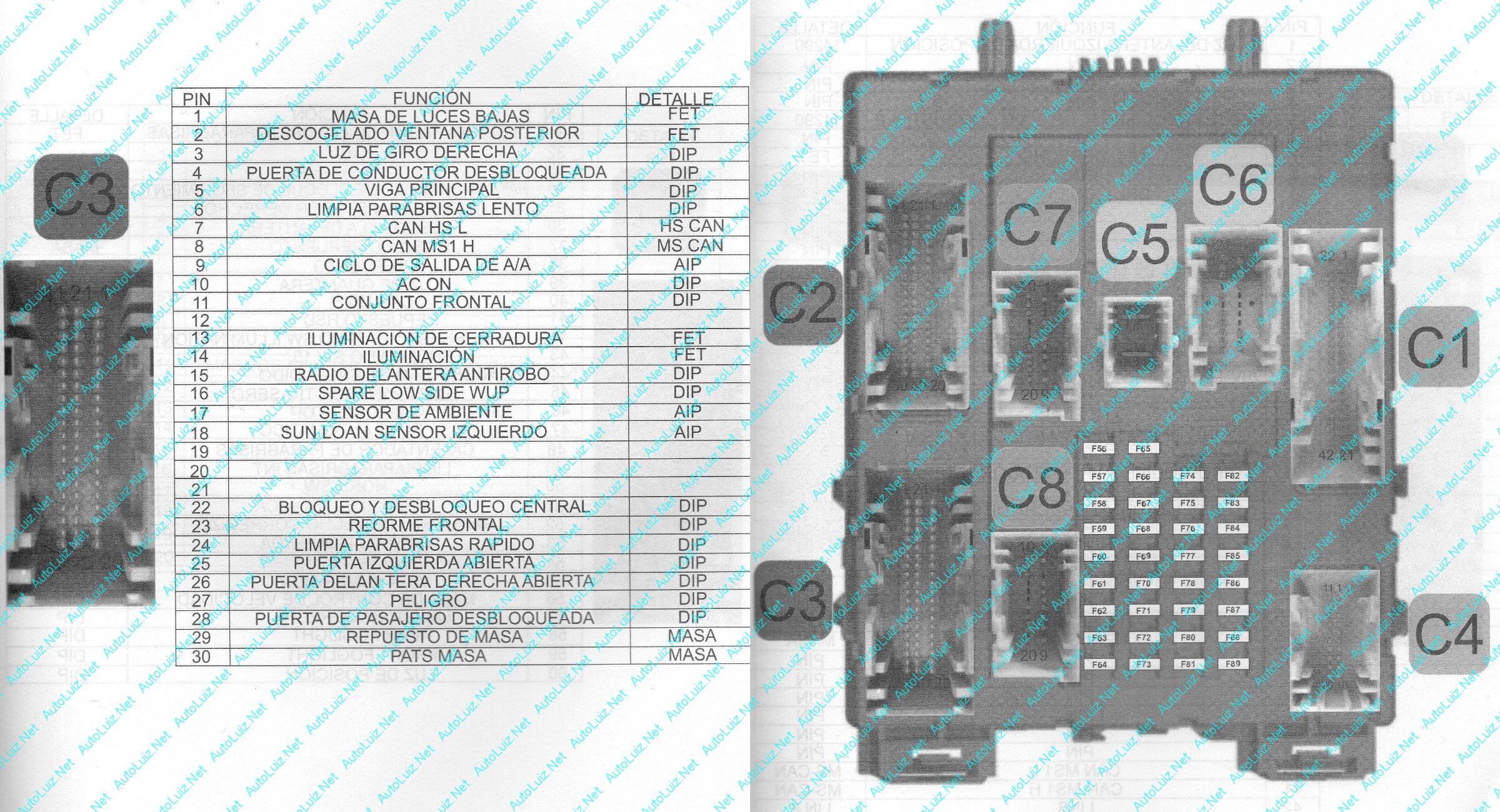

Descrição do conector C3, Ford - BSI - New Ranger - Parte A, FORDRANGER136.jpg
Descrição do conector C3, Ford - BSI - New Ranger - Parte A, FORDRANGER137.jpg

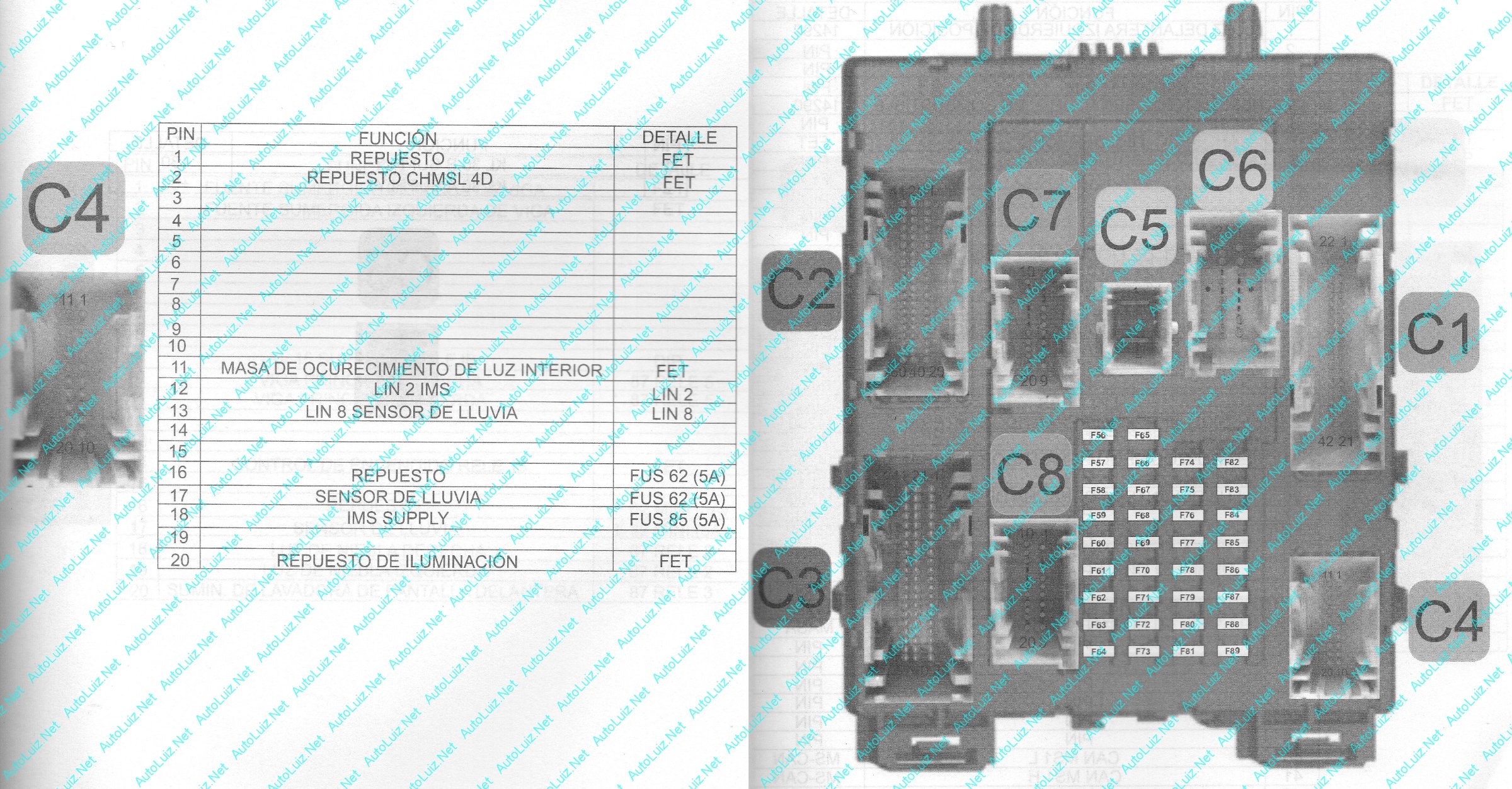

Descrição do conector C4, Ford - BSI - New Ranger - Parte A, FORDRANGER138.jpg

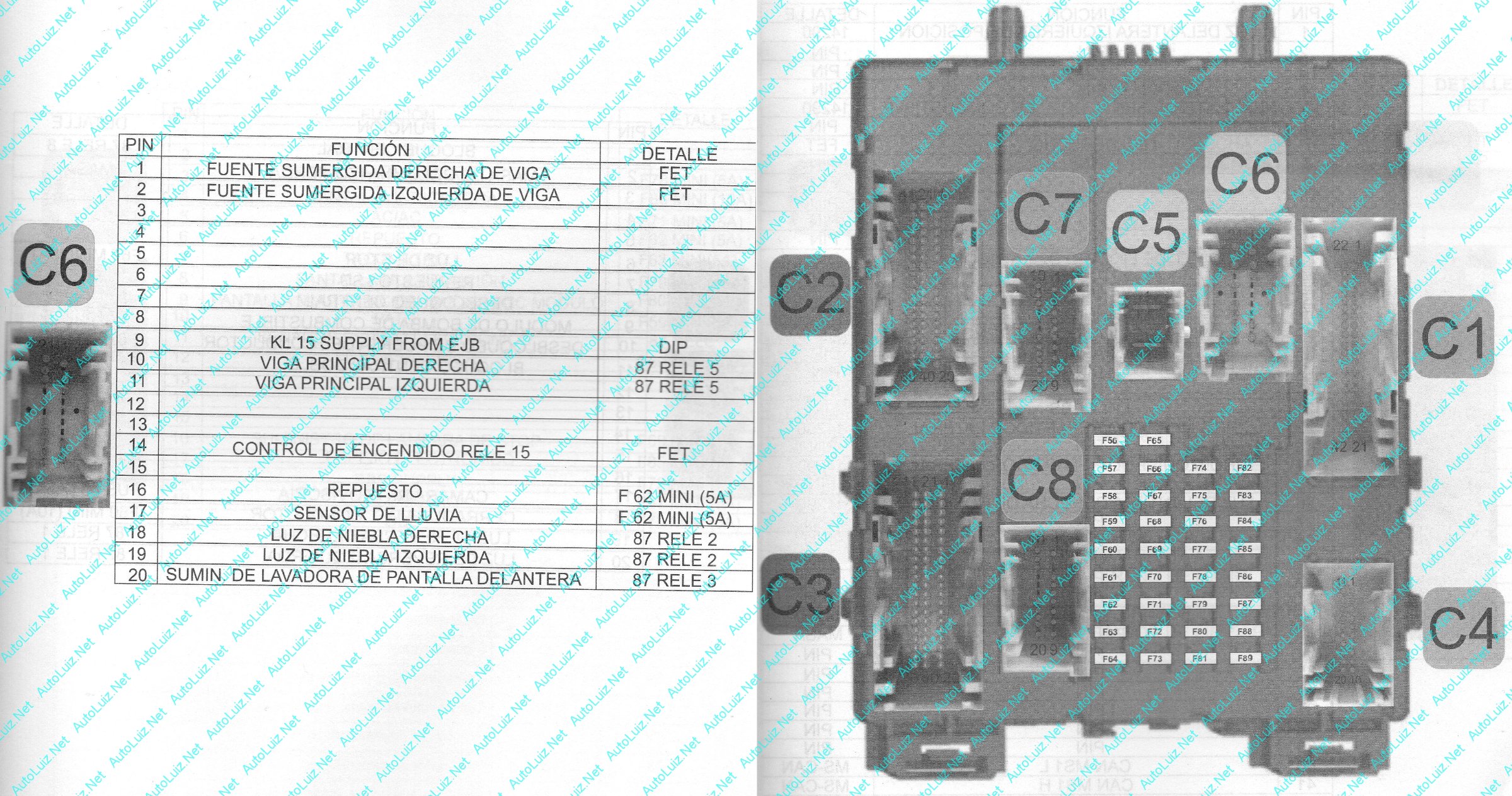

Descrição do conector C6, Ford - BSI - New Ranger - Parte A, FORDRANGER141.jpg

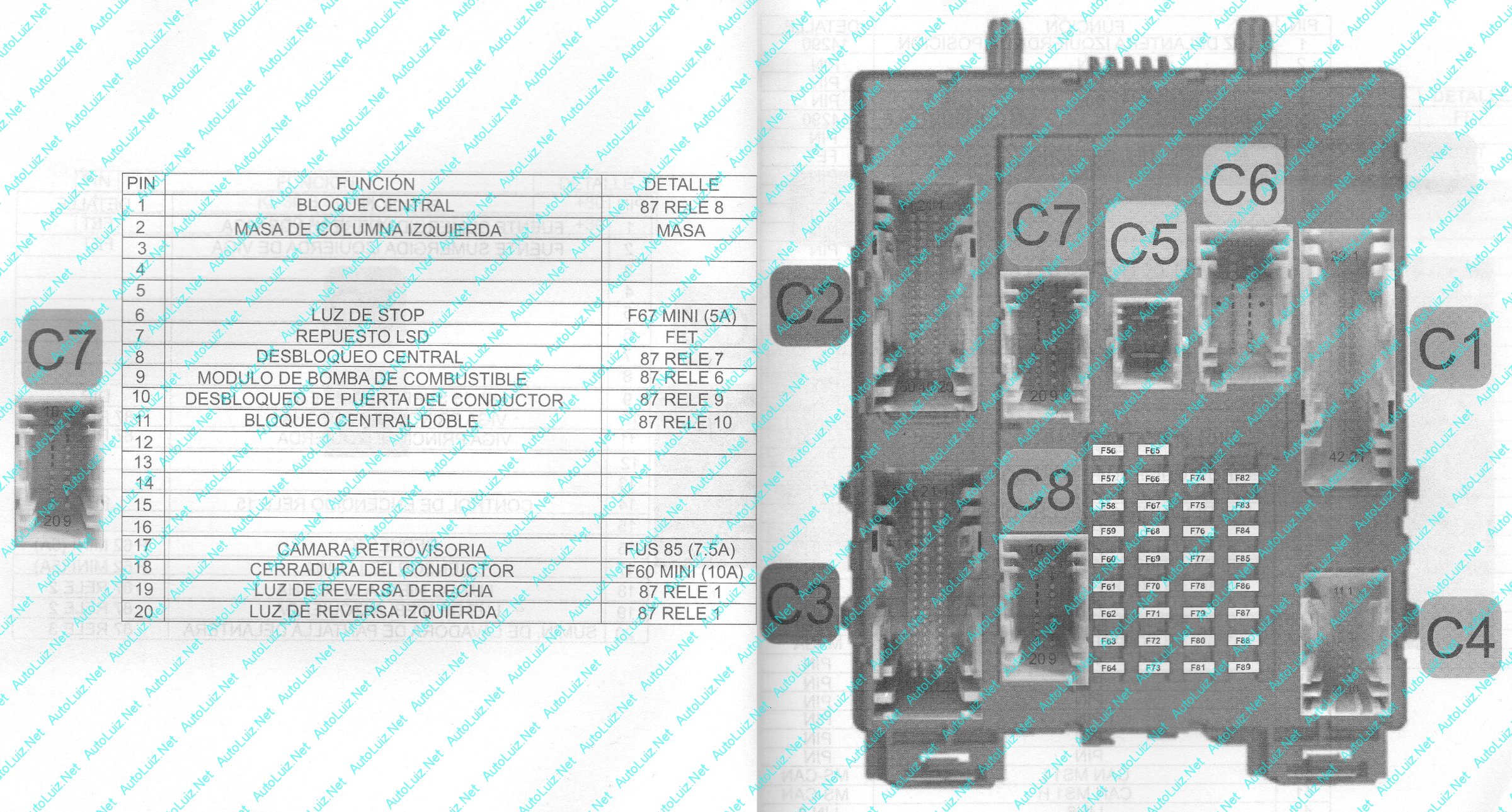

Descrição do conector C7, Ford - BSI - New Ranger - Parte A, FORDRANGER142.jpg

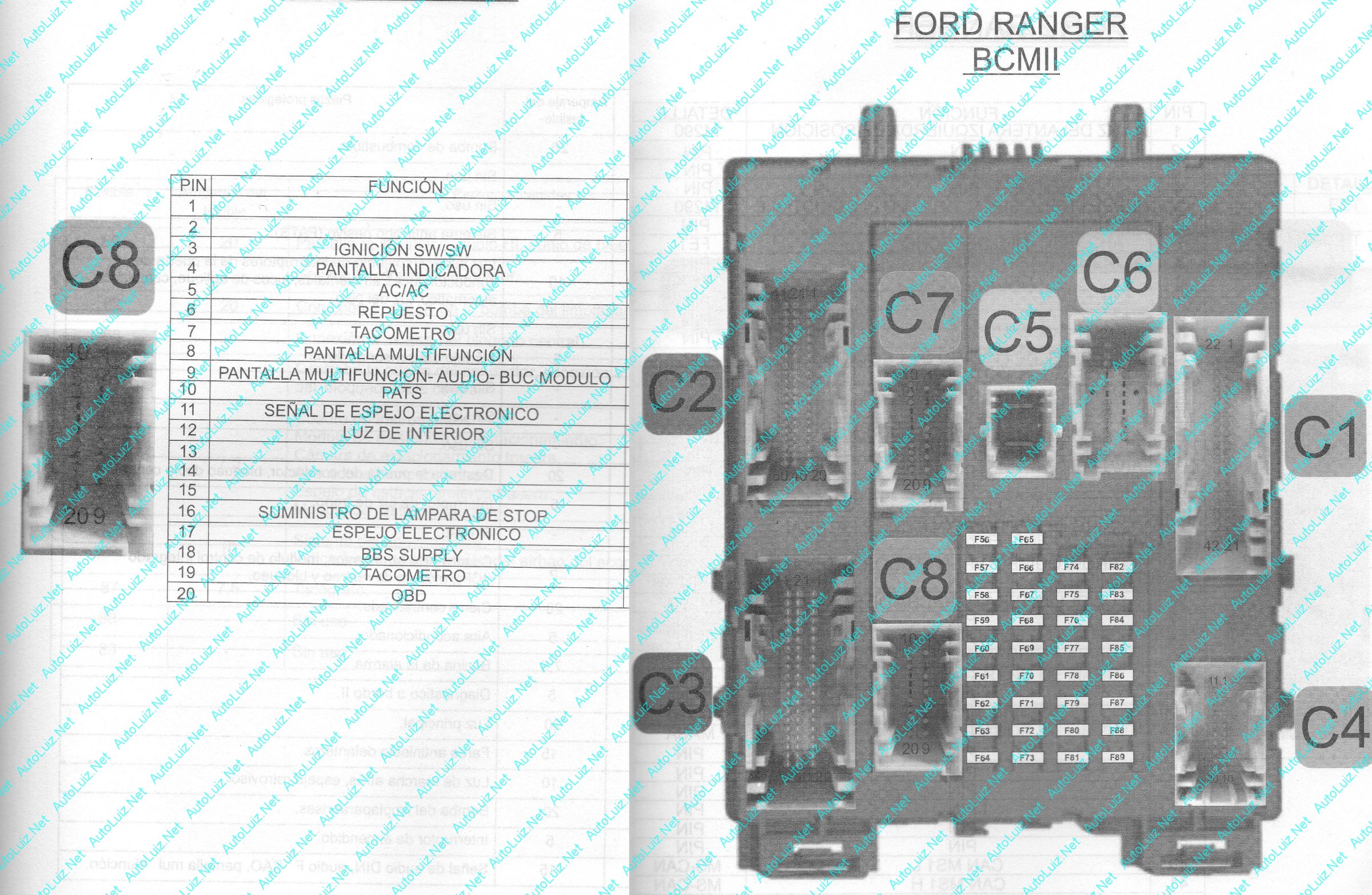

Descrição do conector C8, Ford - BSI - New Ranger - Parte A, FORDRANGER144.jpg

[Possamai]

LIGAÇÃO DO UPA VERSAO 1 E DO UPA VERSAO 2.

RECOMENDAÇÃO - NAO LEIAM COM UPA VERSAO 1, O CONHECIDO COMO CHINES,
RECOMENDO APENAS LEITURA COM O ORIGINAL - UPÇA-BR2 RESPEITANDO A LIGAÇÃO QUE ESTA A ESQUERDA.

COMO FAZER CAGADA: muito facil, voce usa o upa 2 com o boot do upa-1, ou tambem usa o upa 2 mas sem o capacitor indicado, vai ler legal, vai fazer o serviço legal, na hora de gravar vai dar merda, e voce esta empenhado.
sE ISSO ACONTECER, É BOM VOCE TER O EDITEC, POIS ELE VAI TE AJUDAR.
