MERCEDES Bosch PLD OM457

Responder
Avatar do usuário
Mensagens: 414

Possamai, 08 Jan 2025, 10:33

MERCEDES Bosch PLD OM457
Mercedes_PLD_OM904475 GERAL.png
Avatar do usuário
Mensagens: 414

Possamai, 08 Jan 2025, 10:34

MERCEDES Bosch PLD OM457
Mercedes_PLD_OM904457 CIRCUITO COMUM AS U INJETORAS1.png
(2.56 MiB) Não foi baixado ainda
Mercedes_PLD_OM904457 CIRCUITO PARTIDA.png
(2.9 MiB) Não foi baixado ainda
Mercedes_PLD_OM904457 CIRCUITO INDIVIDUAL DAS U INJETORAS.png
(2.39 MiB) Não foi baixado ainda
Mercedes_PLD_OM904457 CIRCUITO SENSOR DE fase1.png
Mercedes_PLD_OM904457 CIRCUITO SENSOR DE ROTAÇÃO.png
Mercedes_PLD_OM904457 REDE CAN.png

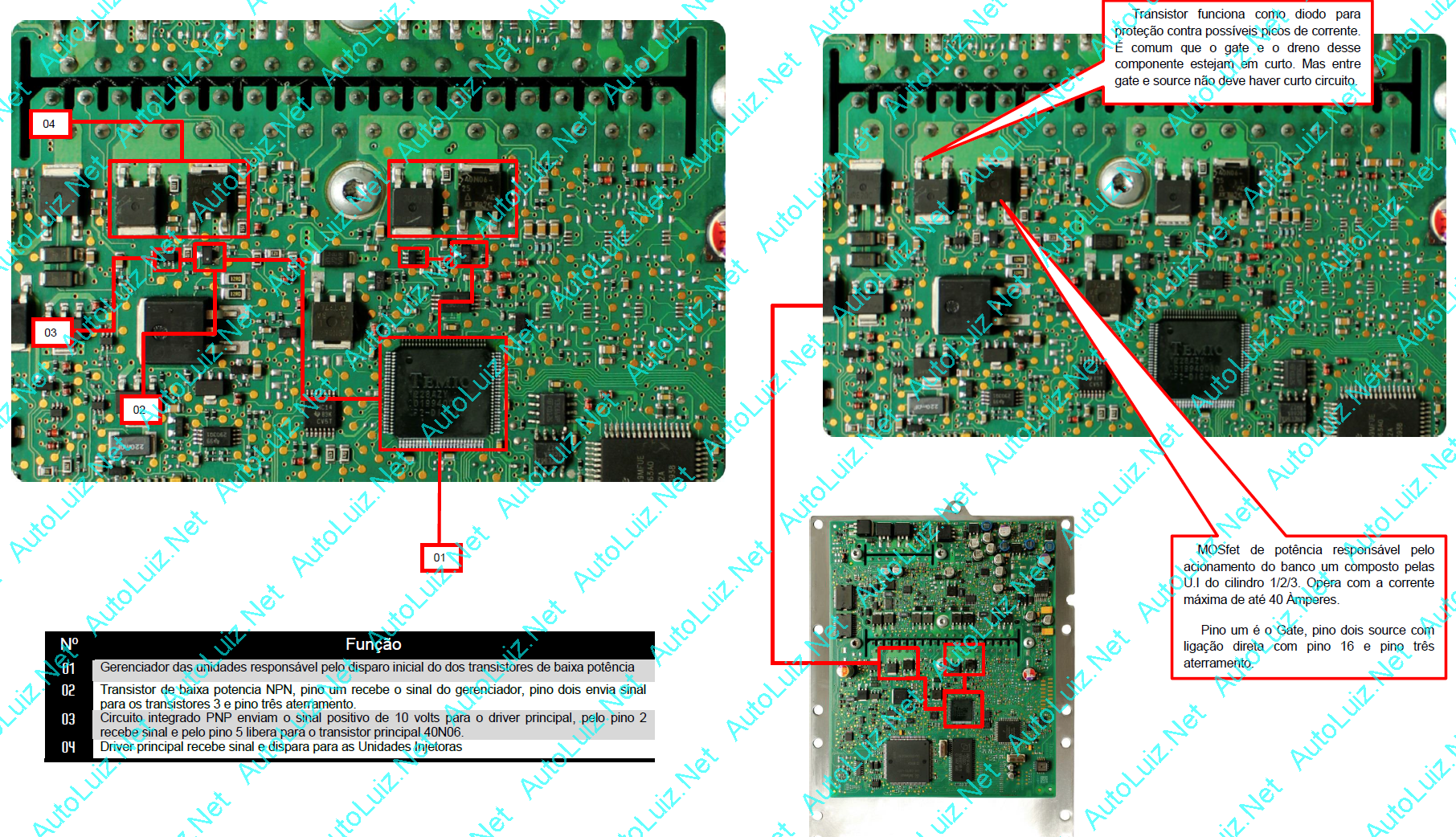

Mercedes_PLD_OM904457 CIRCUITO COMUM AS U INJETORAS.png
(3.25 MiB) Não foi baixado ainda
Avatar do usuário
Mensagens: 414

Possamai, 08 Jan 2025, 10:36

MERCEDES Bosch PLD OM457
Mercedes_PLD_OM457 PROCESSADOR AUXILIAR.txt
(1.57 KiB) Baixado 2 vezes
Mercedes_PLD_OM457 PROCESSADOR PRINCIPAL.txt
(2.28 KiB) Baixado 2 vezes
Mercedes_PLD_OM457 REGULADOR TENSAO.txt
(117 Bytes) Baixado 2 vezes
Mercedes_PLD_OM457 RELE BLOQUEIO DO MOTOR.txt
(747 Bytes) Baixado 2 vezes
Mercedes_PLD_OM457 UNIDADES INJETORAS.txt
(1.29 KiB) Baixado 2 vezes
Mercedes_PLD_OM457 GERENCIADOR UNIDADES.txt
(1.49 KiB) Baixado 1 vez
Mercedes_PLD_OM457 MAP E REDE CAN.txt
(608 Bytes) Baixado 2 vezes
